カタログダウンロード
門型ゲート ・ キャスターゲート
-
-
ラクスルゲート（門型ゲート/単管取付）
-
キャスターゲート-Yタイプ
-

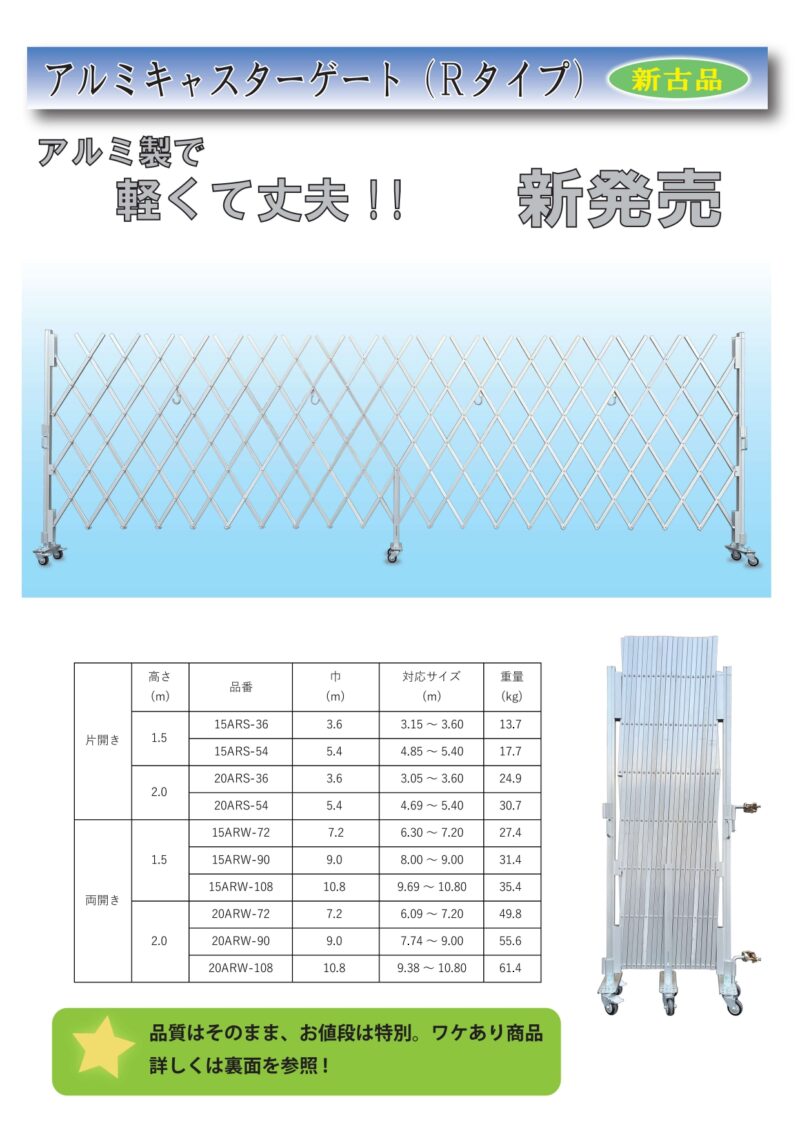

キャスターゲート-ARSタイプ
仮設テント ・ 移動式テント
-

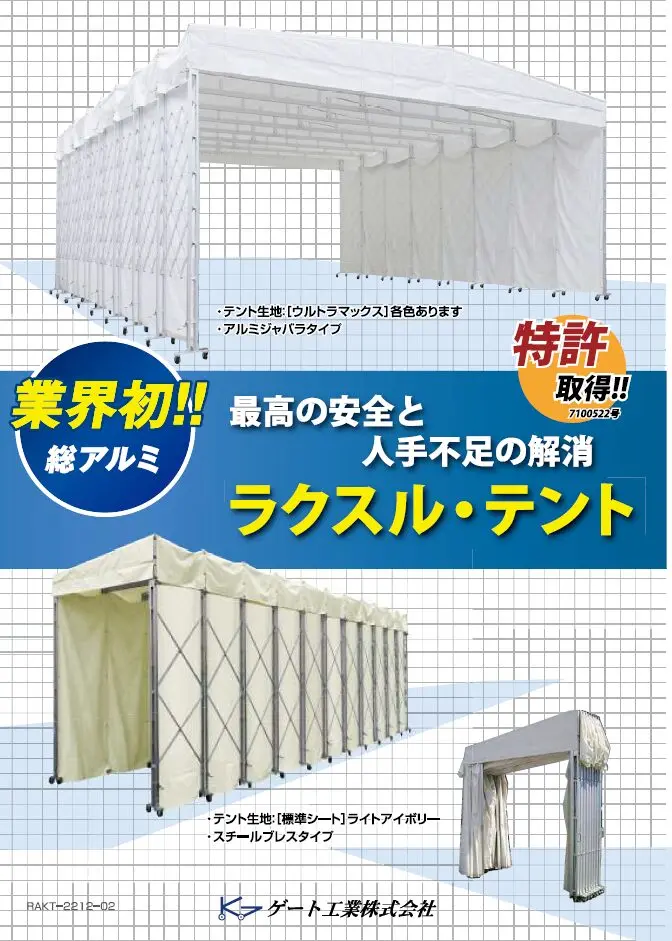

移動式テント ラクスルテント
-
-
-

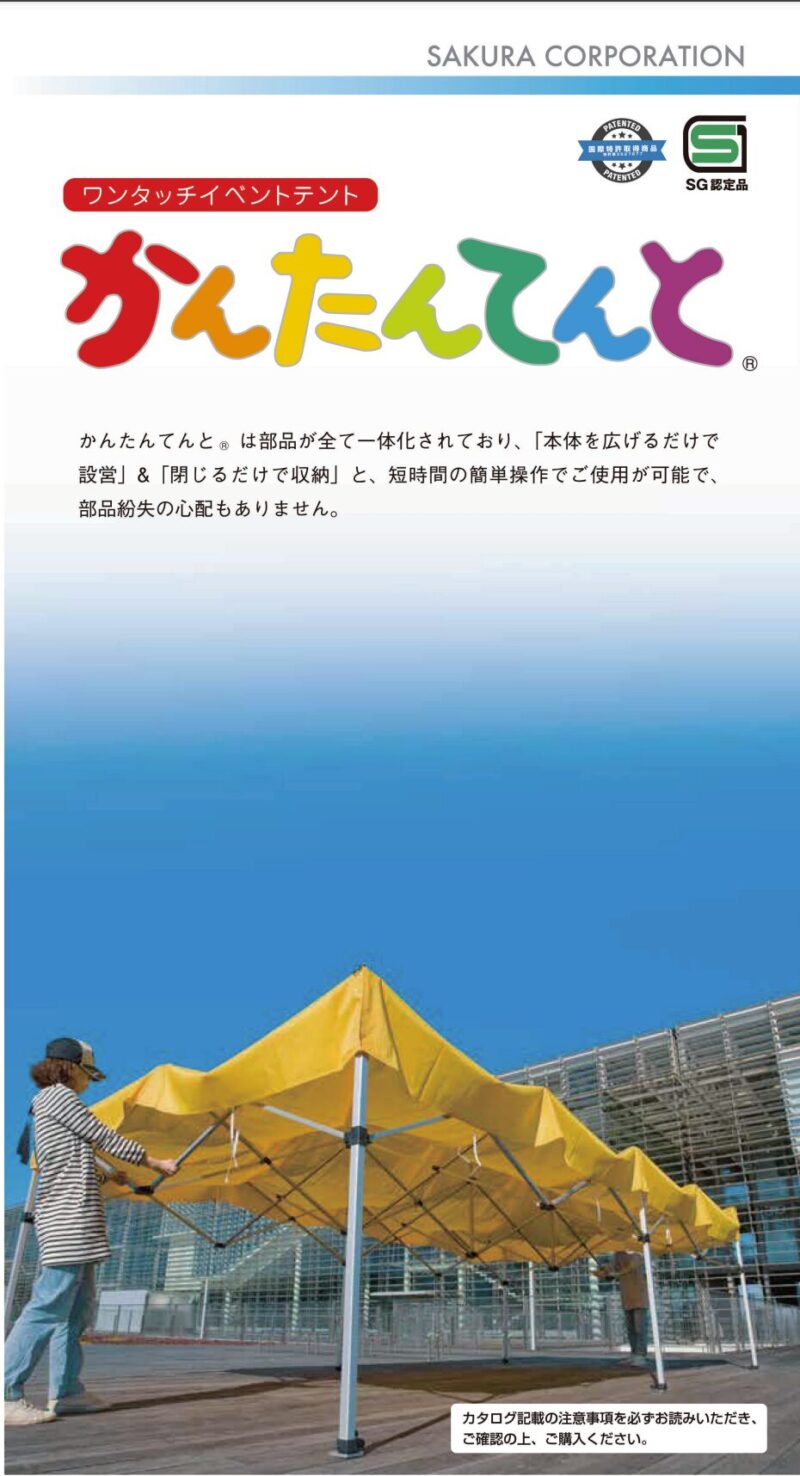

かんたんてんと
仮囲い(安全鋼板・フラットパネル鋼板) ・ フェンス ・ 仮設ドア
-

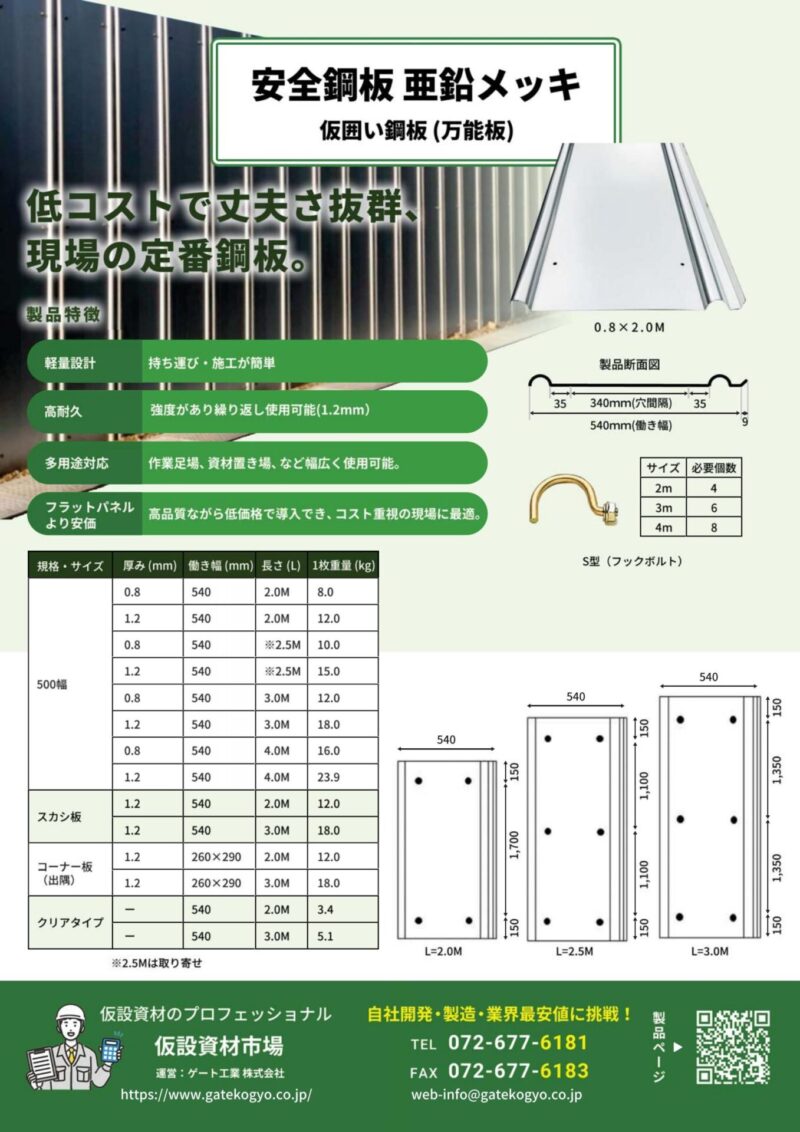

仮囲い 安全鋼板
-

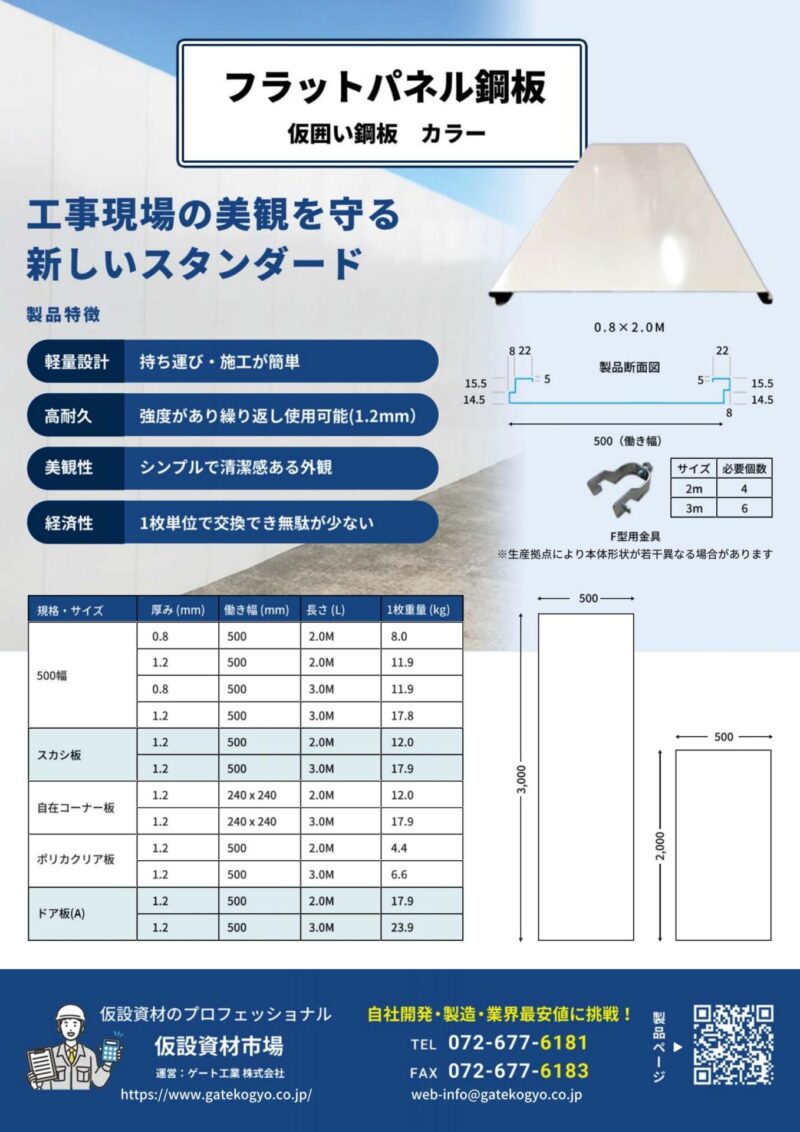

仮囲い フラットパネル
-

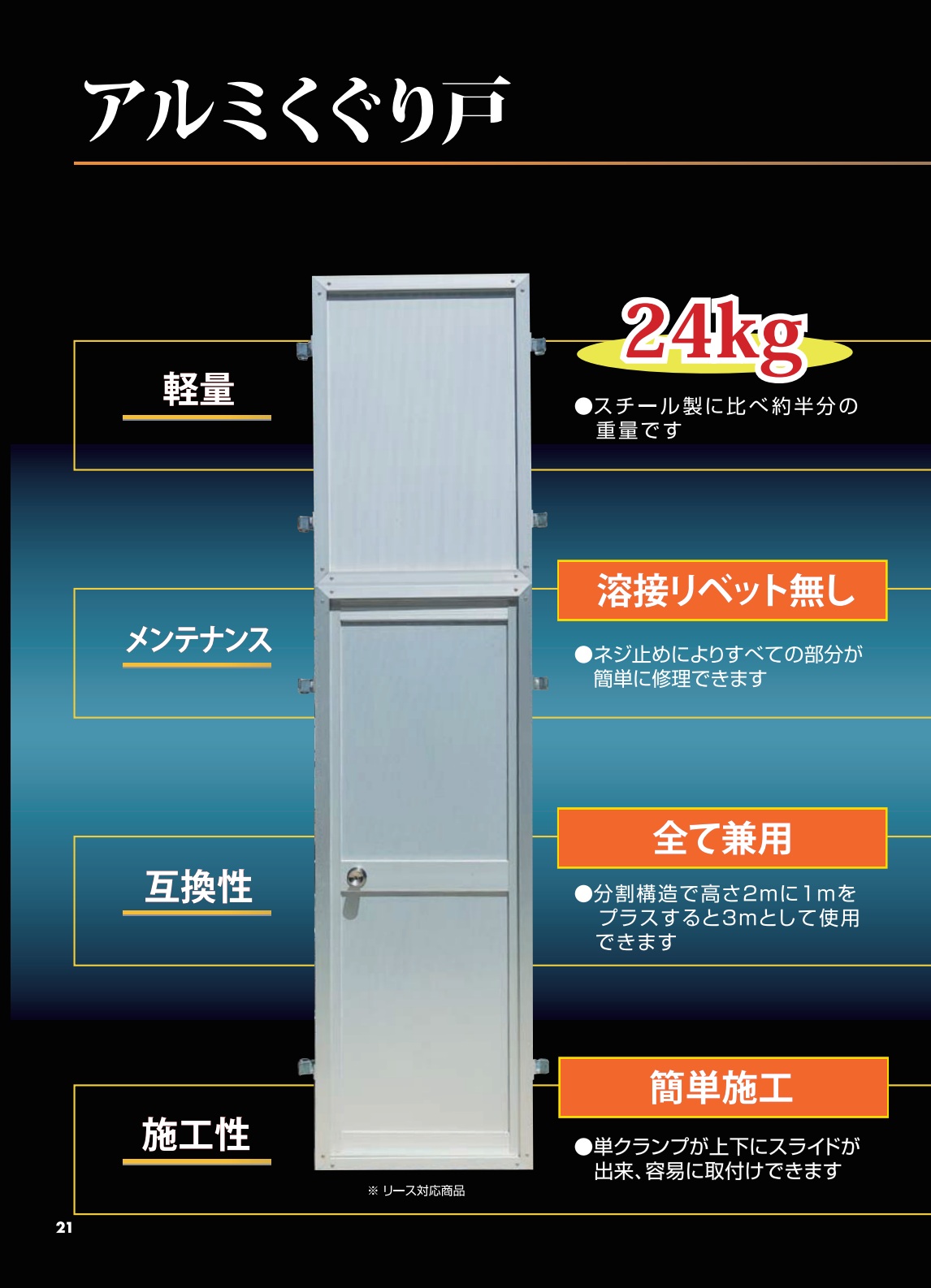

仮囲い アルミくぐり戸
単管パイプ ・ クランプ類
-

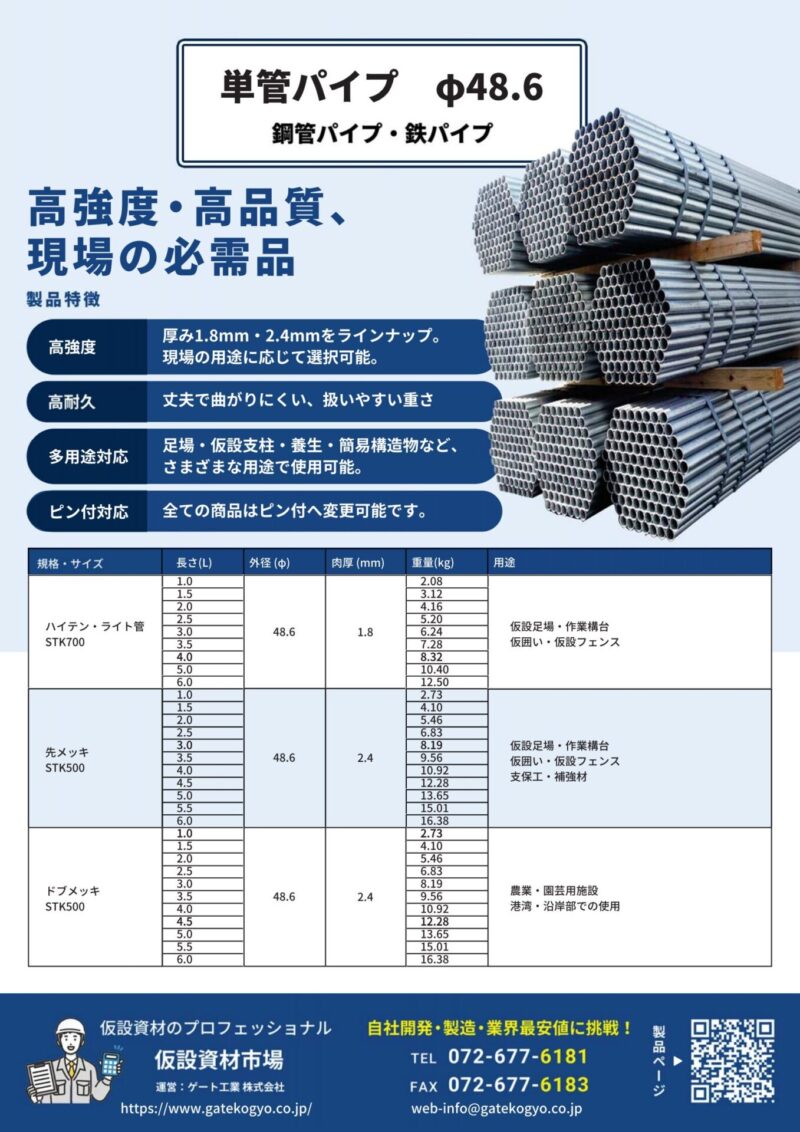

単管パイプ 鉄パイプ
-

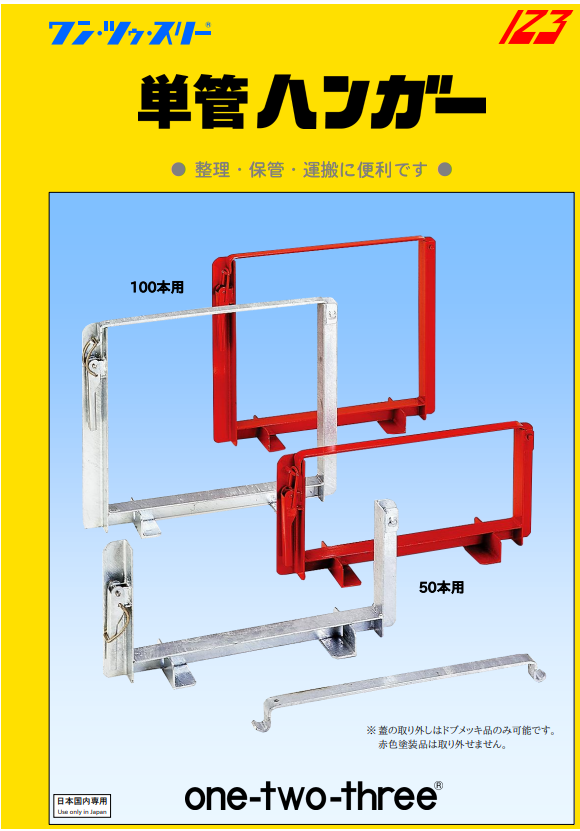

123 単管ハンガー
-

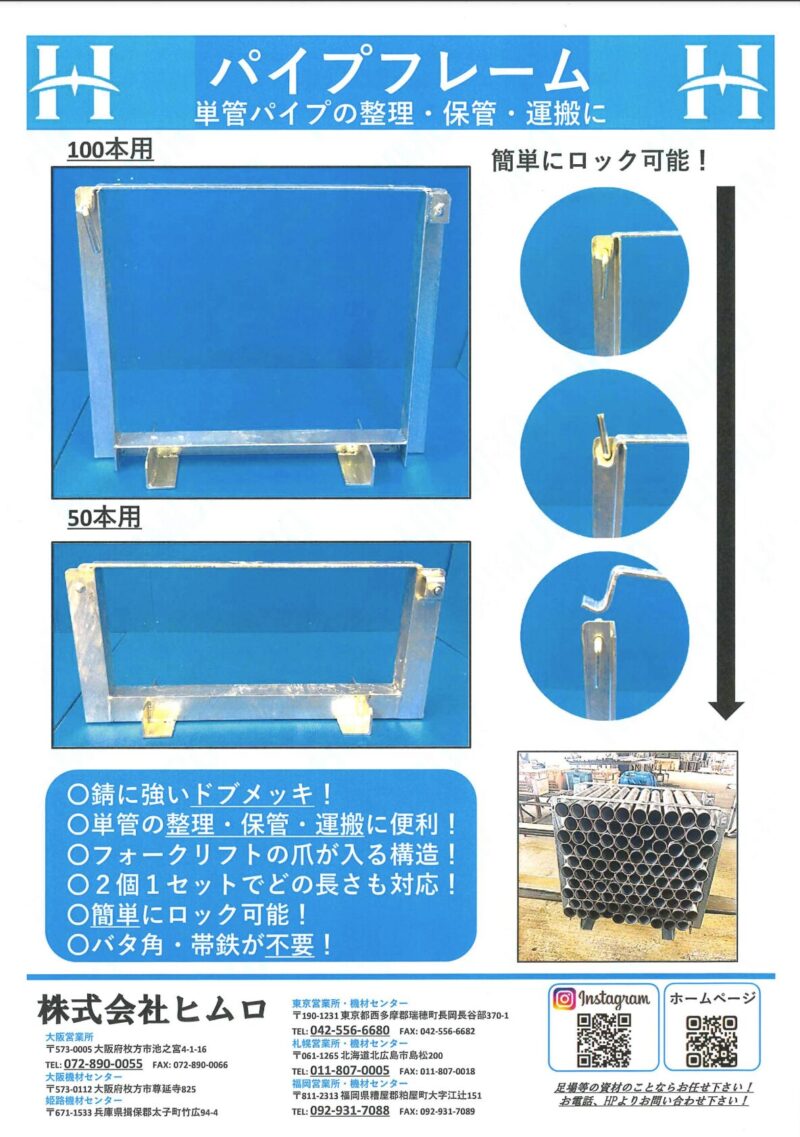

パイプフレーム
-

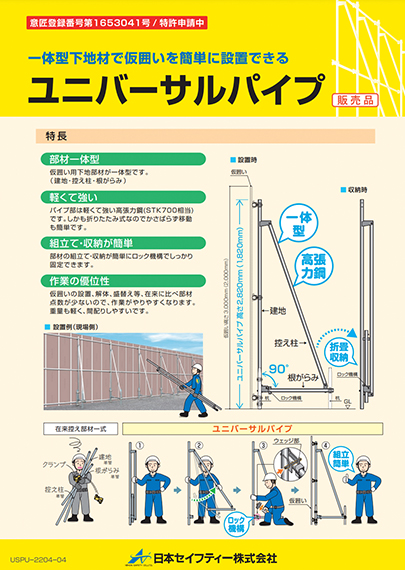

ユニバーサルパイプ
メッシュパレット
-

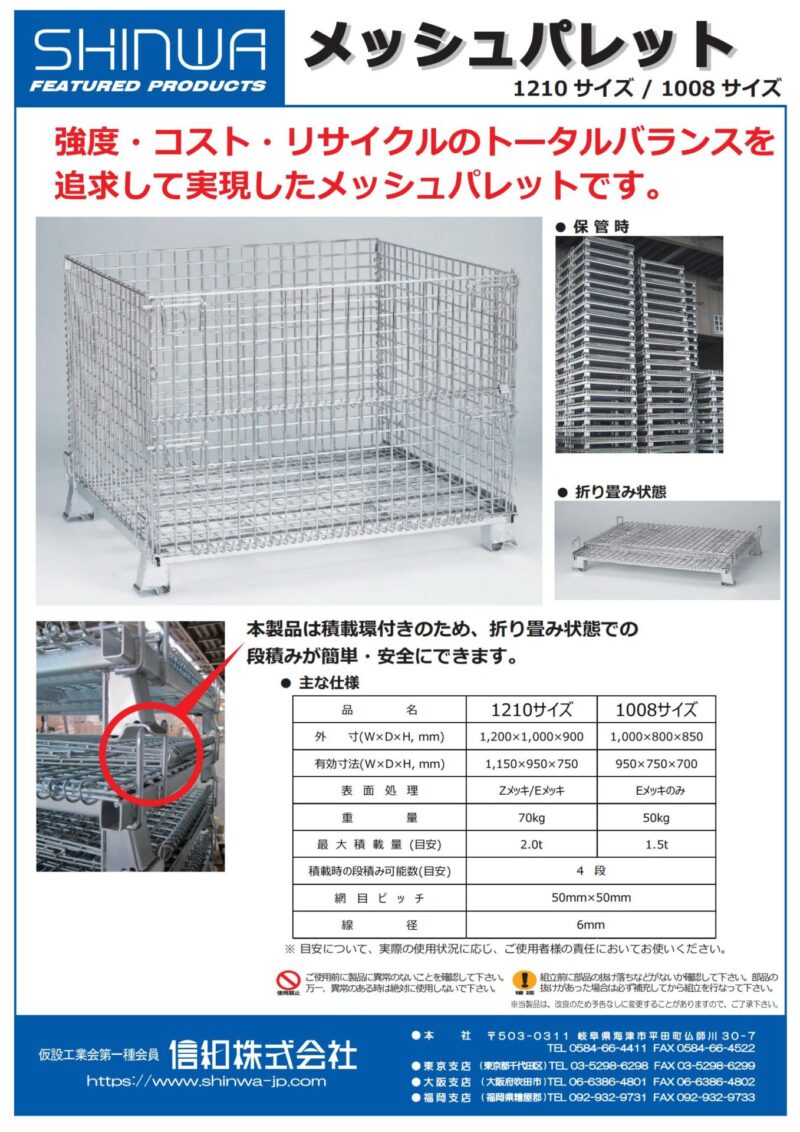

メッシュパレット
-

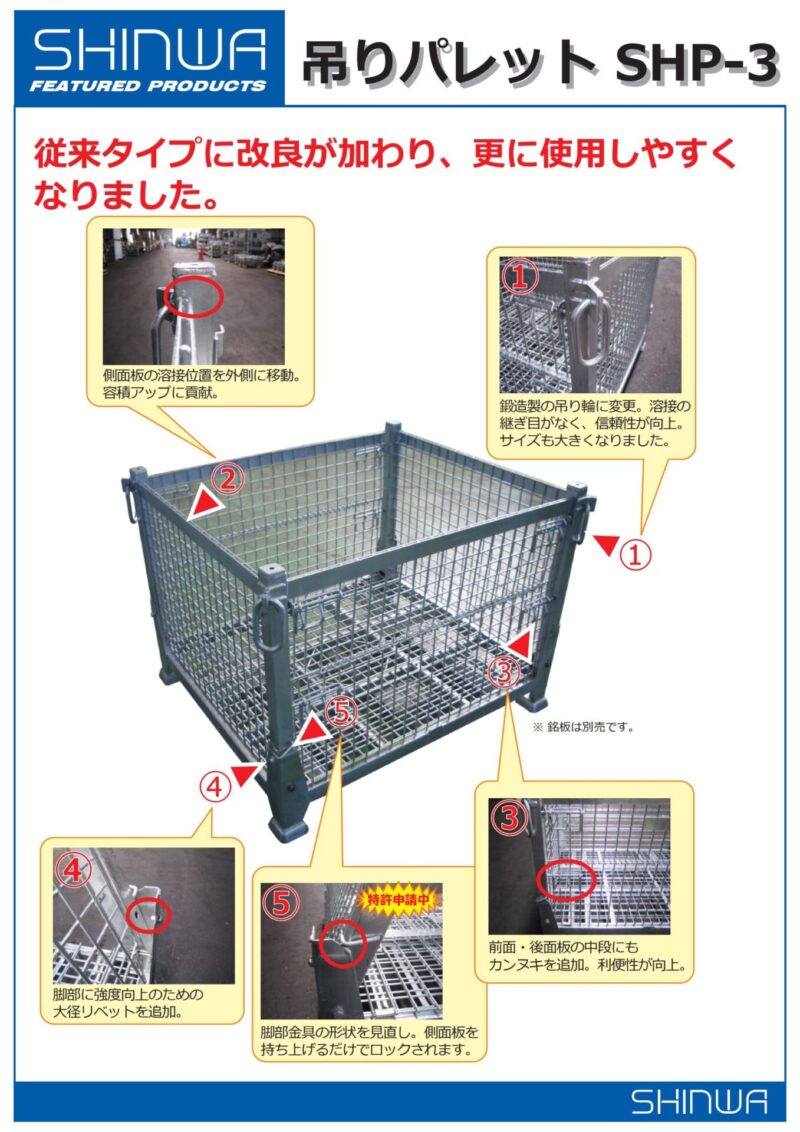

吊りパレット SHP-3
長尺足場板
-

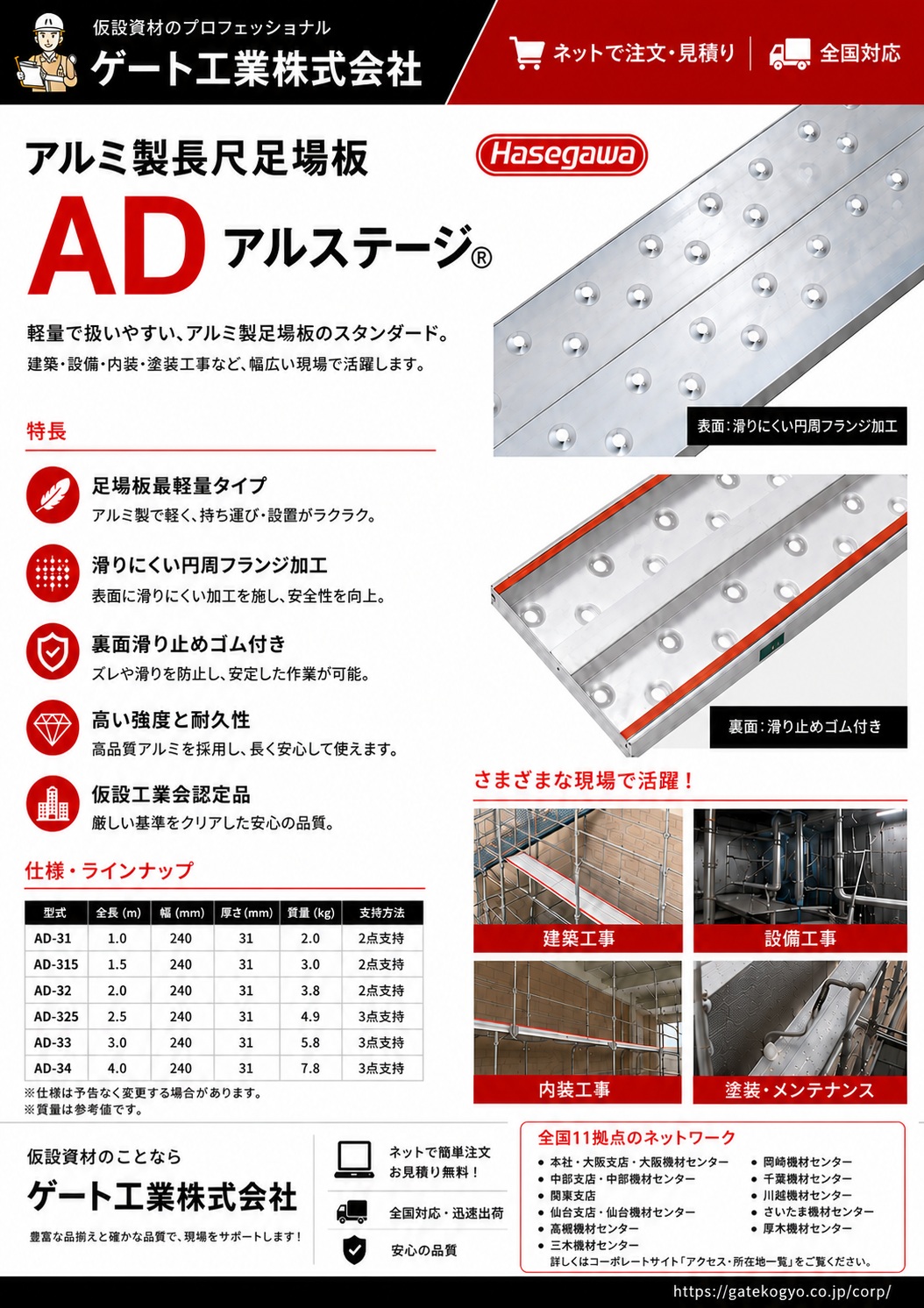

アルミ 足場板 ハセガワ
-
アルミ 足場板 アルプレート
-

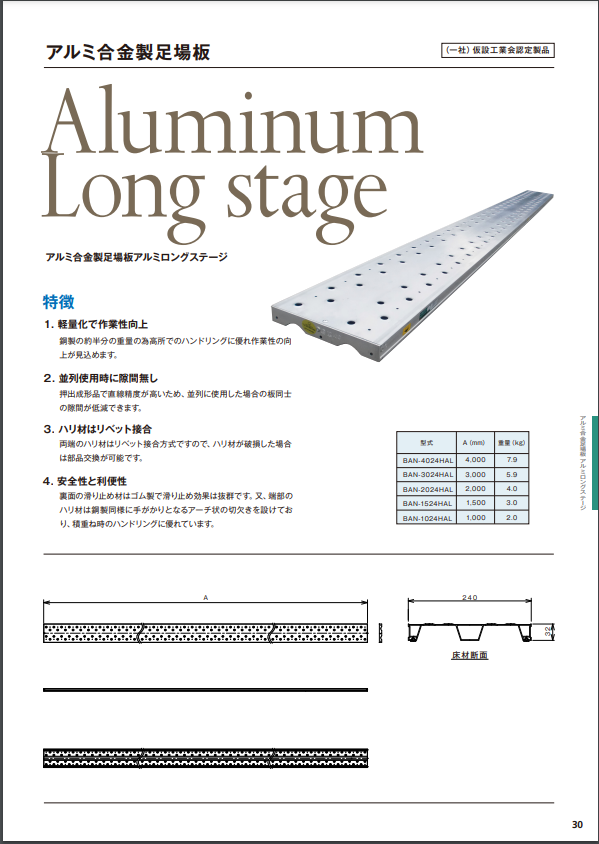

アルミ 足場板 アルミロングステージ
-

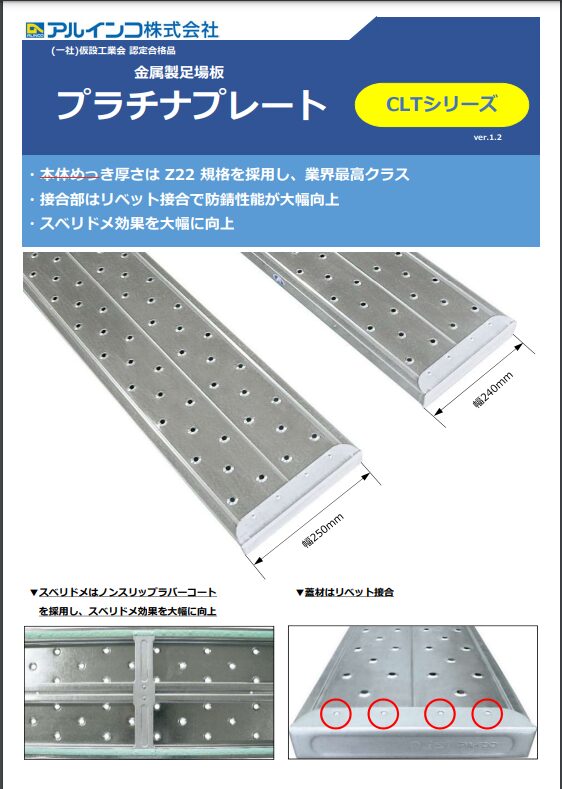

鋼製 足場板 プラチナプレート
-

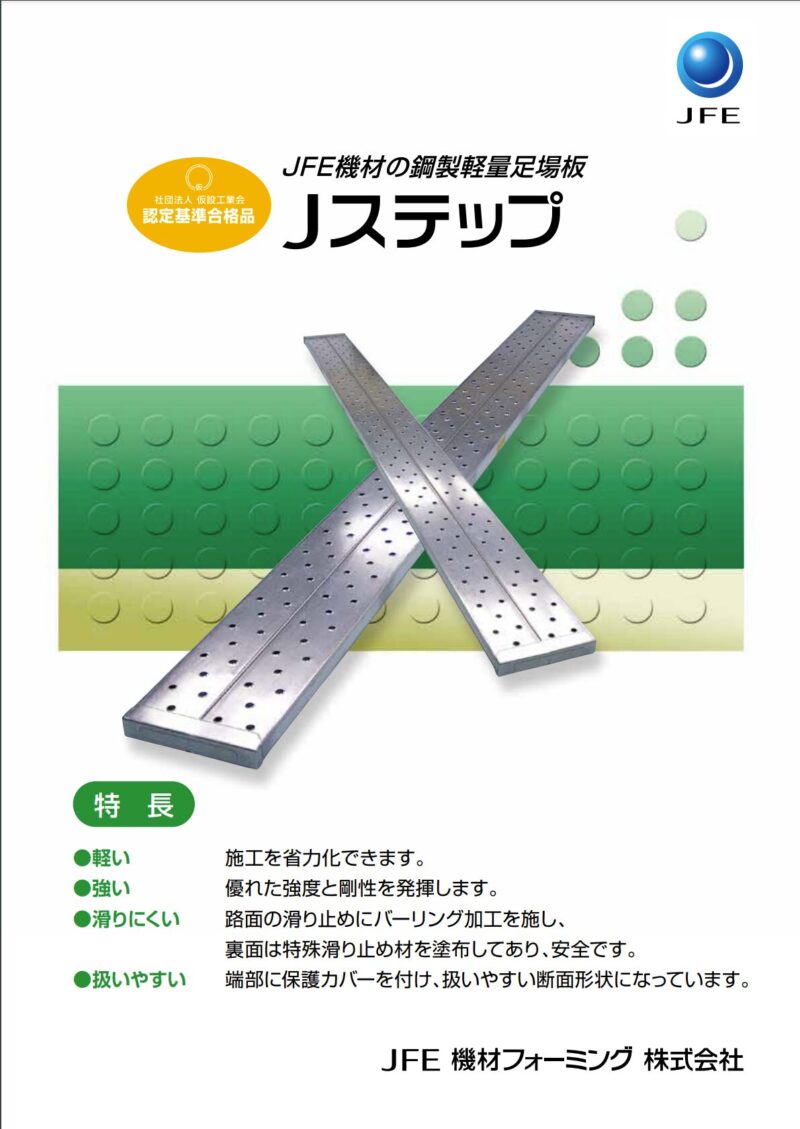

鋼製 長尺足場板 Jステップ

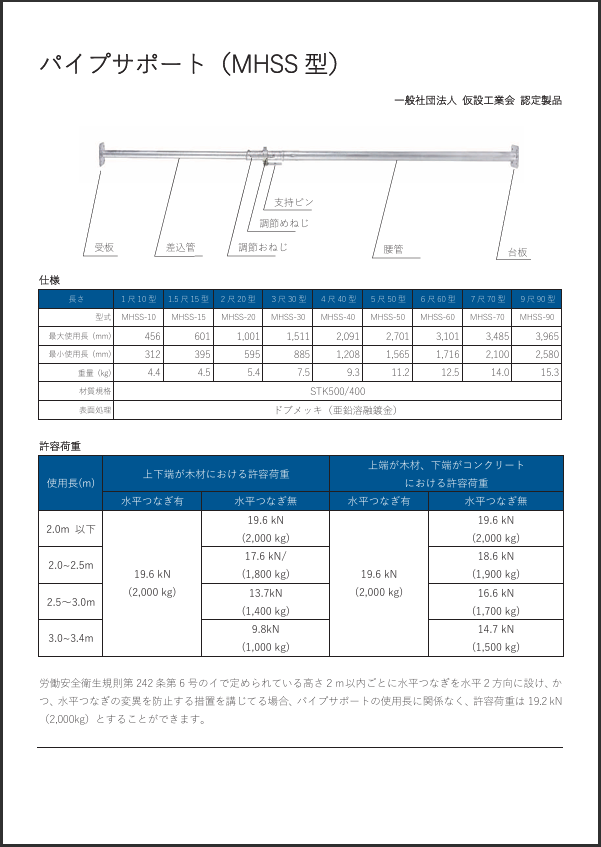

パイプサポート
-

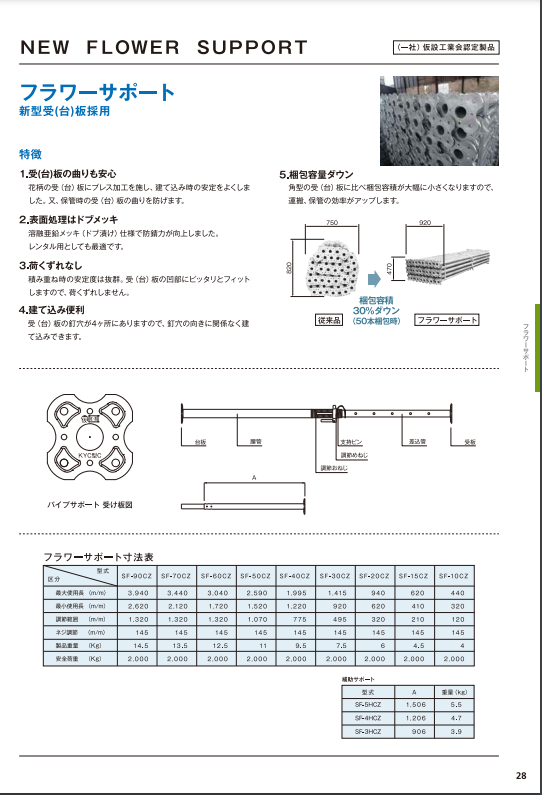

パイプサポート 花型(フラワーサポート)
-
パイプサポート 四角型
メッシュシート・防音シート
-

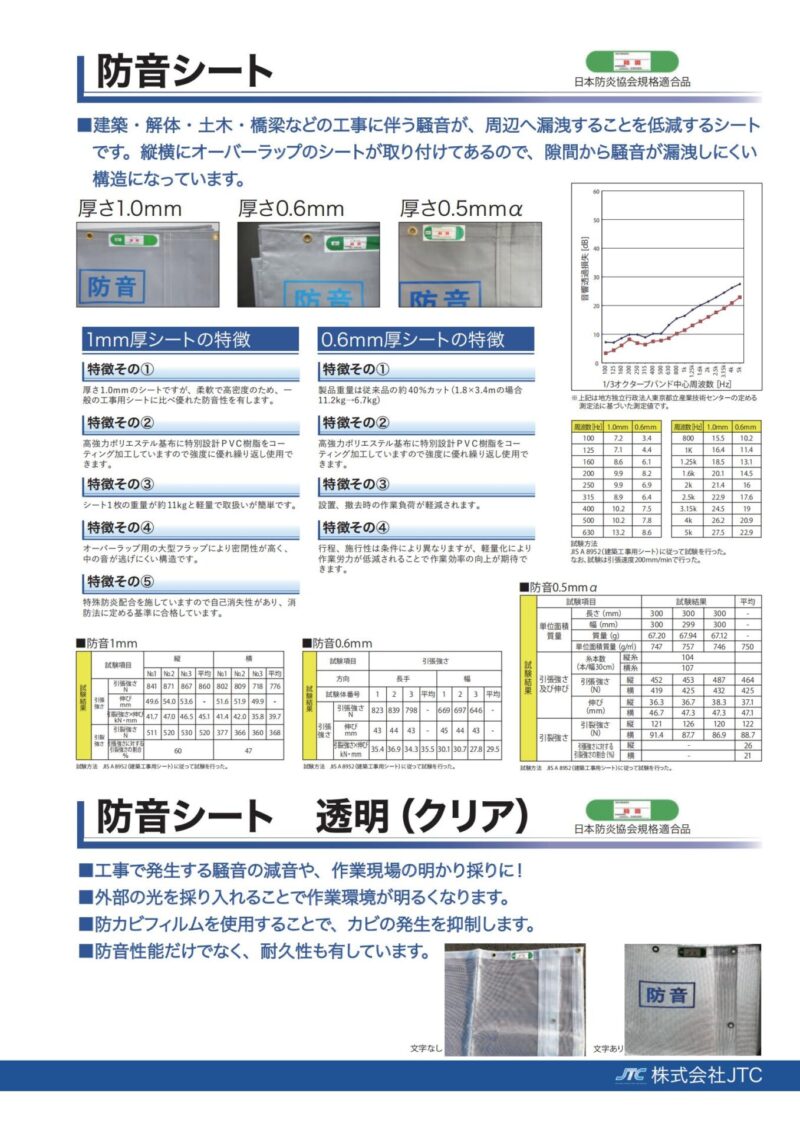

防音シート
-

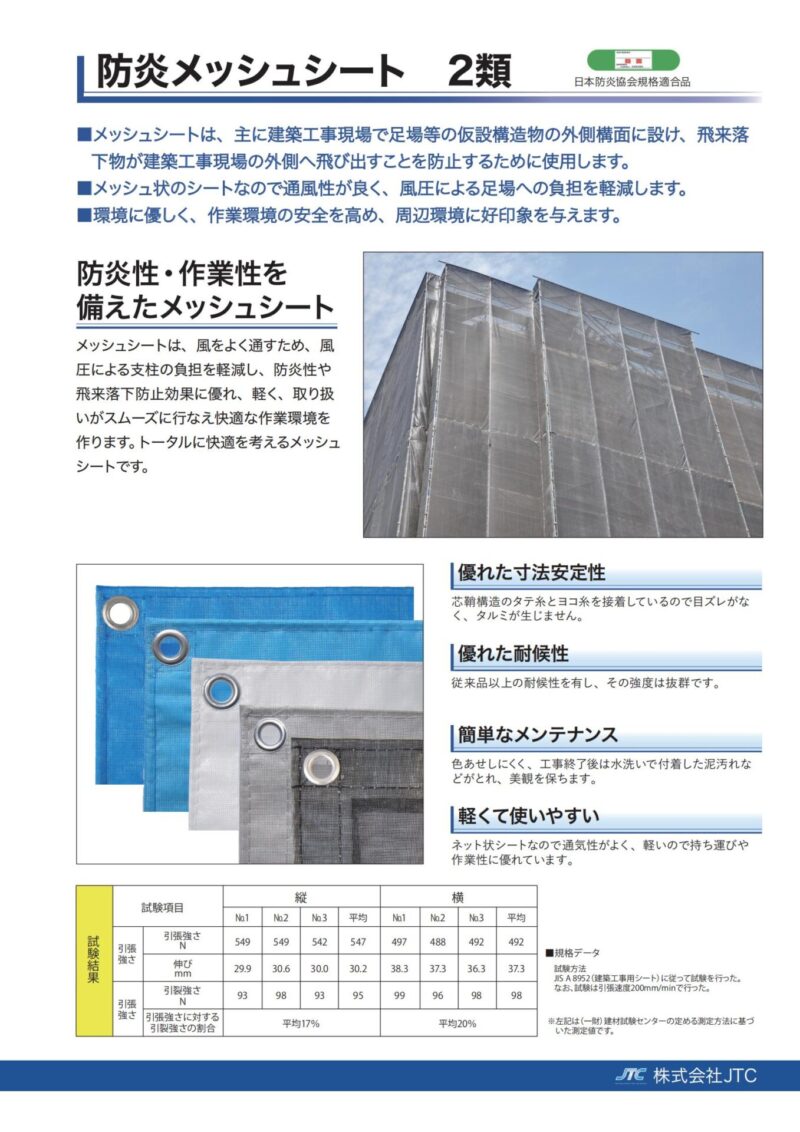

防炎メッシュシート2類
樹脂製敷板 ・ プラシキ・チェーンスリング
-
-

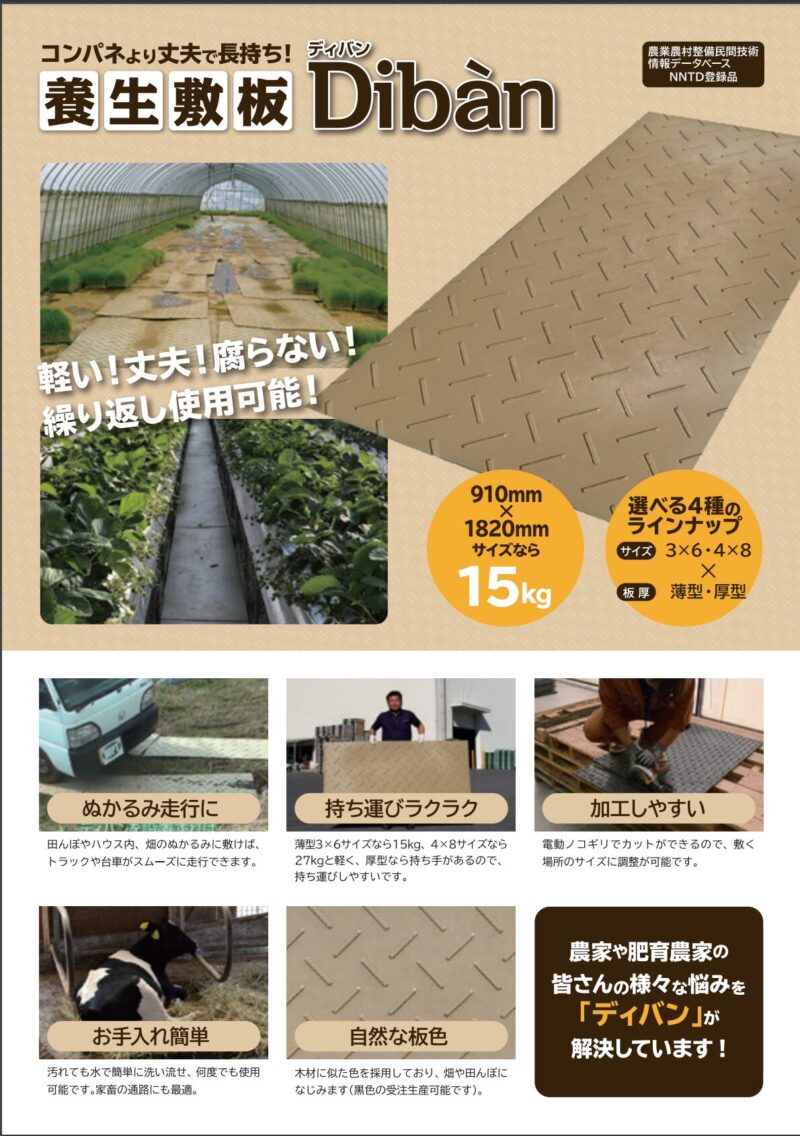

樹脂製敷板 Diban
-

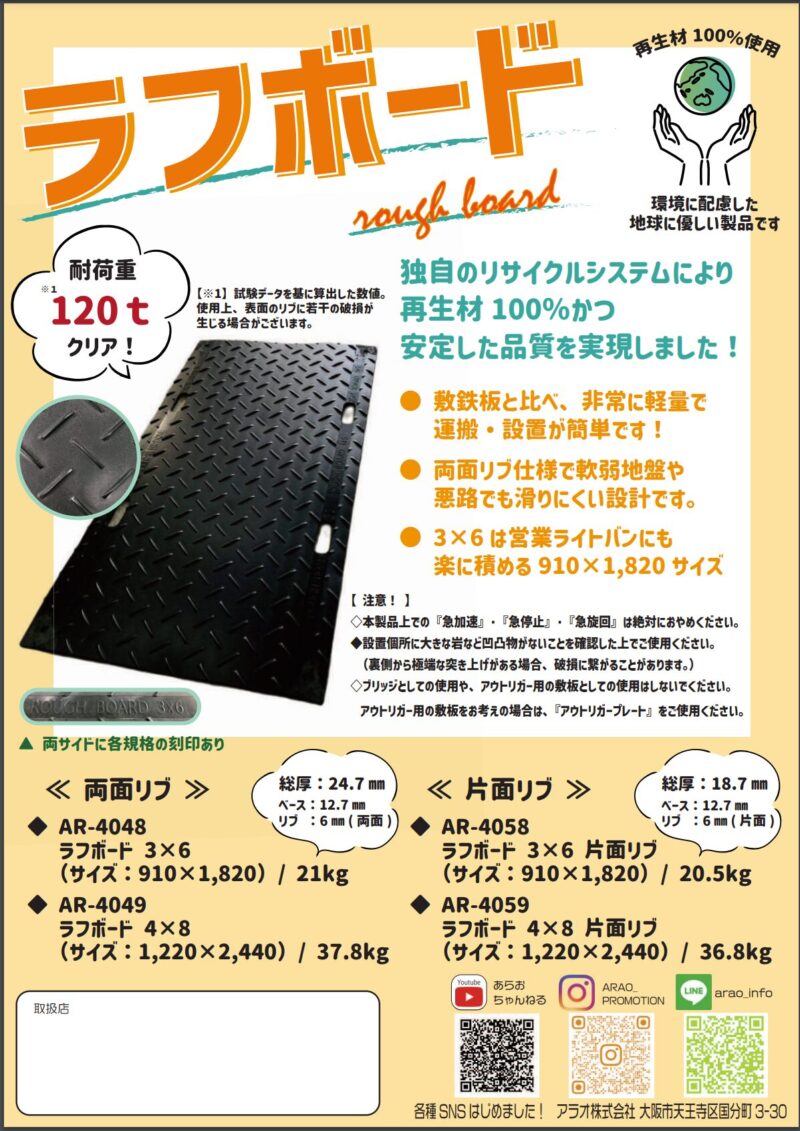

樹脂製敷板 ラフボード
-

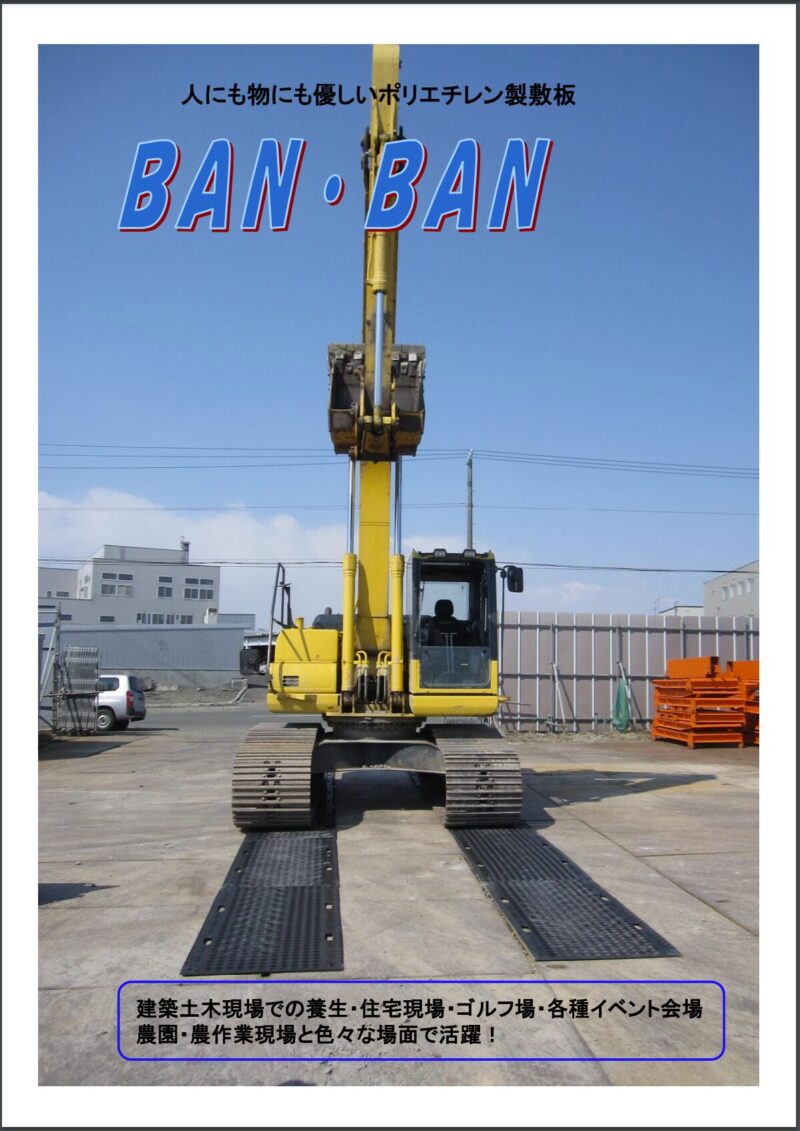

樹脂製敷板 BANBAN
-

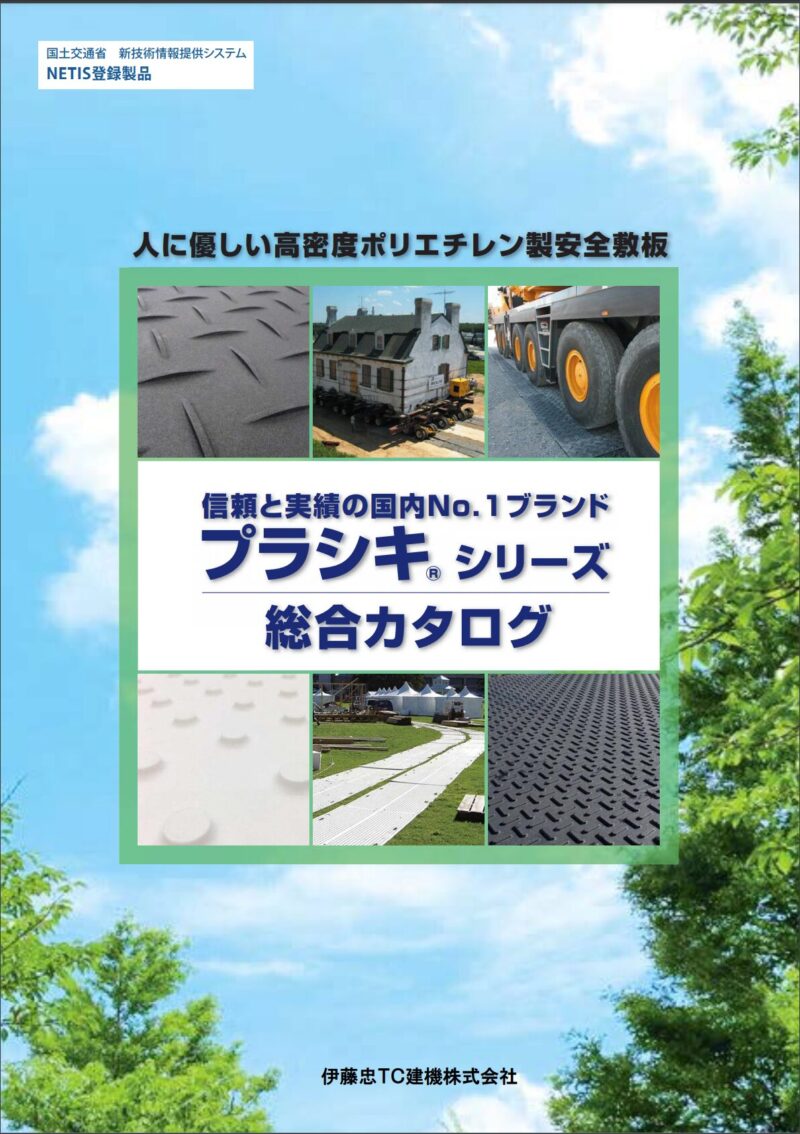

樹脂製敷板 プラシキ
-

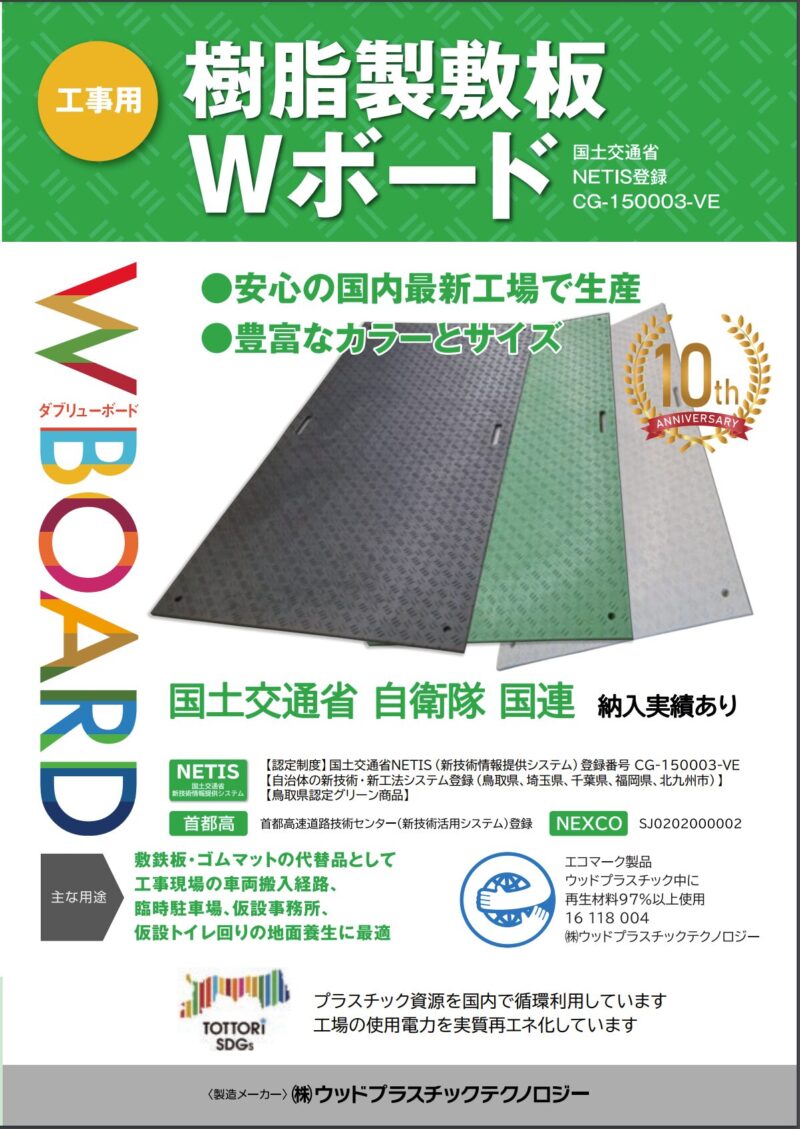

樹脂製敷板 Wボード
-
樹脂製敷板 グランドマット
ゴムマット
-

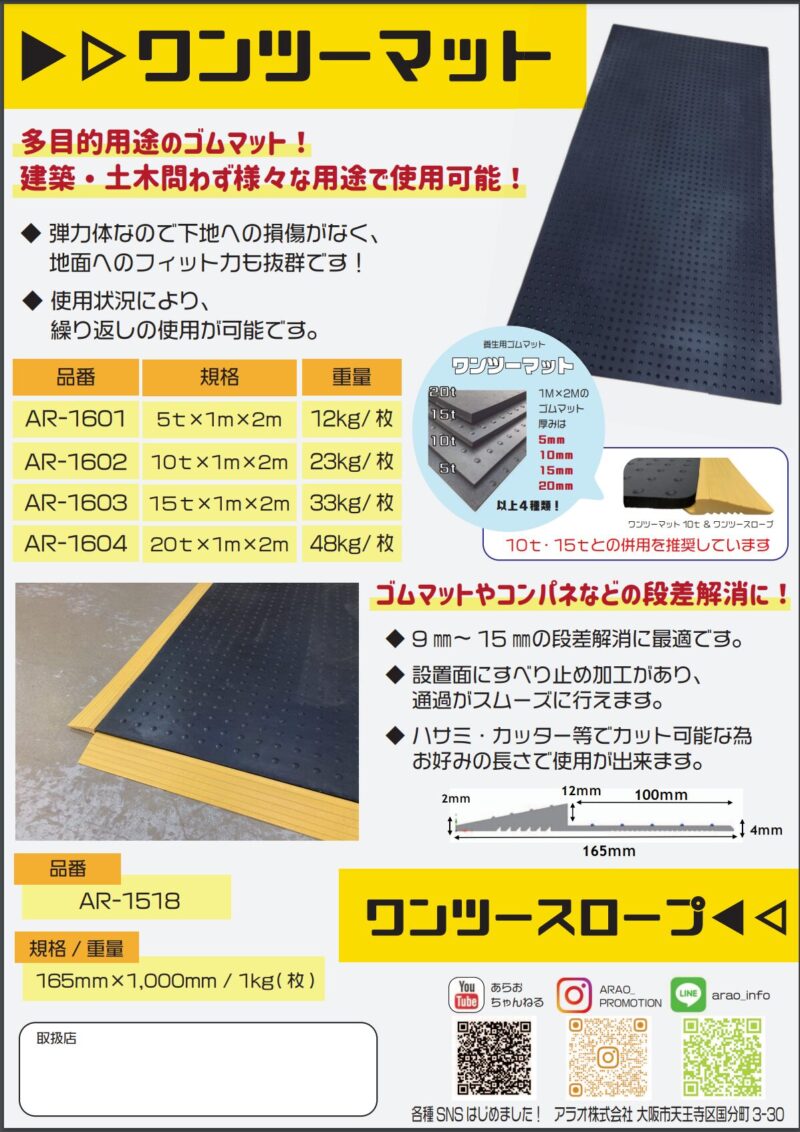

ゴムマット ワンツーマット
-

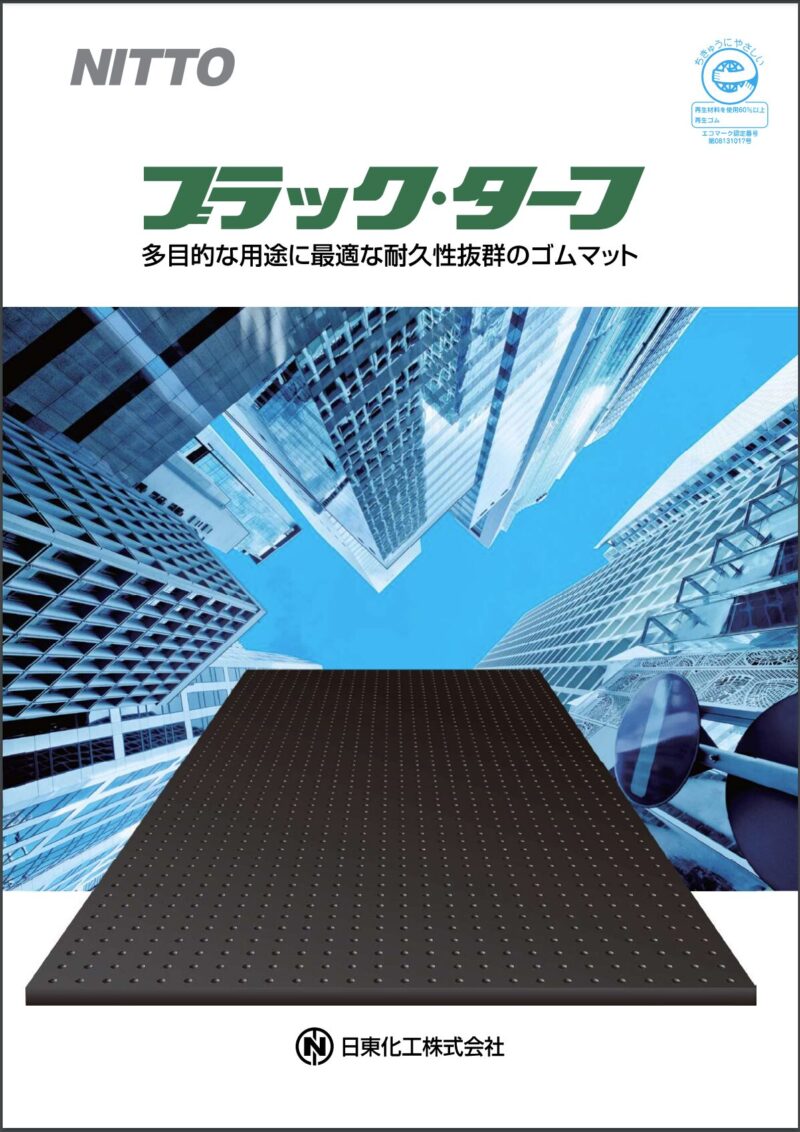

ゴムマット ブラックターフ
親綱支柱
-
アルミ製親綱支柱 ラクスル支柱
高所作業台
-

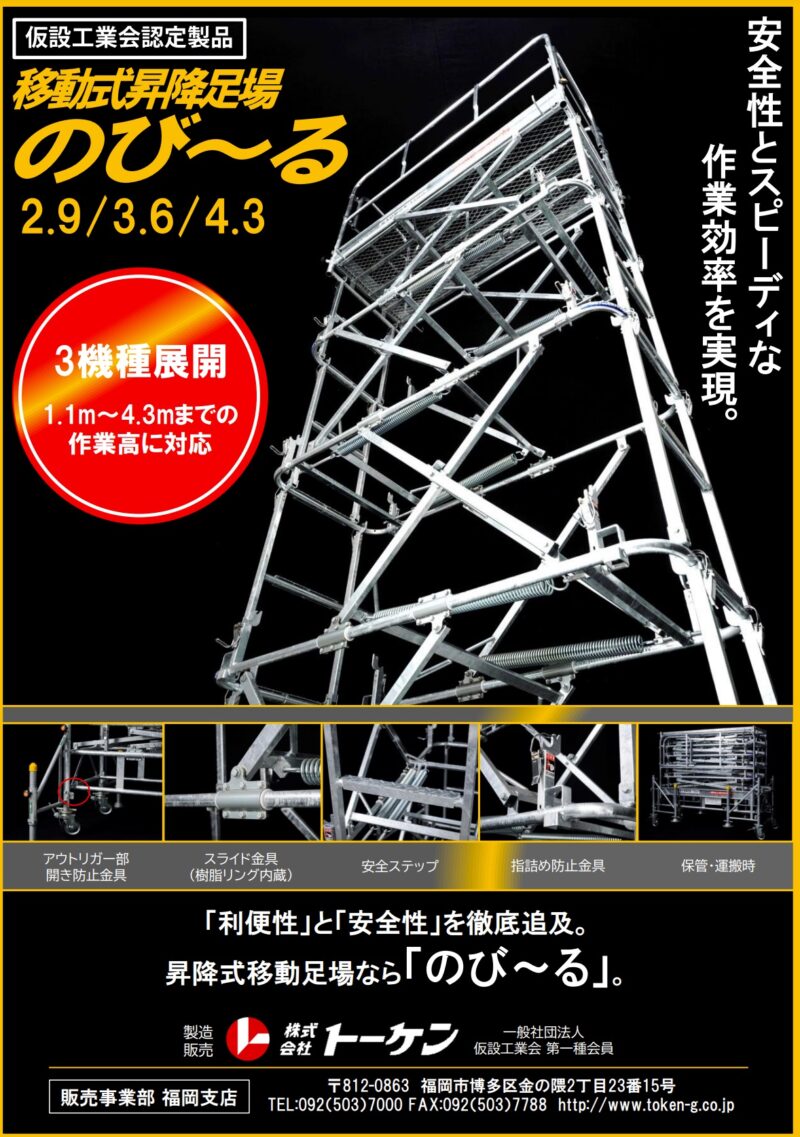

昇降式移動足場 のび～る
-

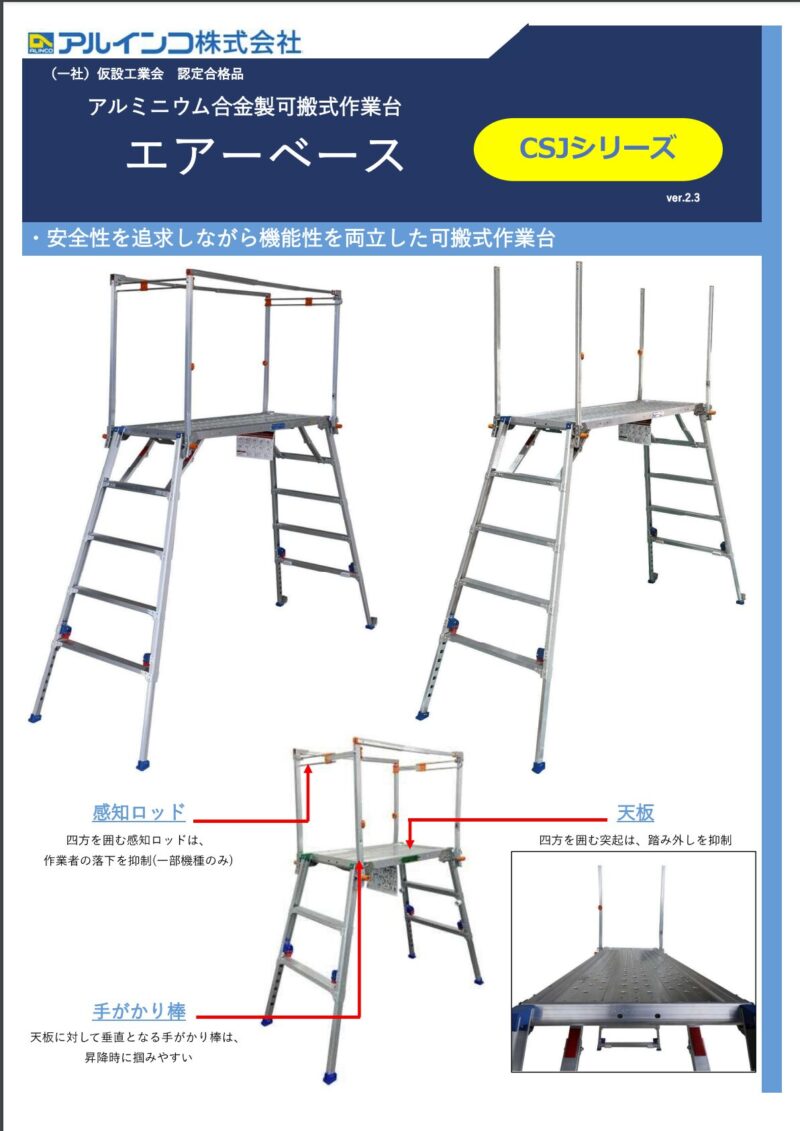

可搬式作業台 エアーベース
-
ユニットハウス・仮設トイレ
-

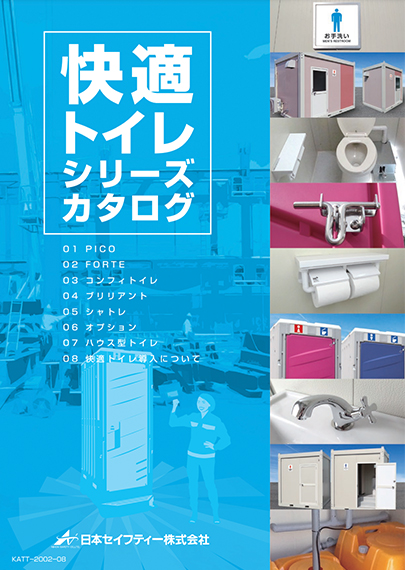

快適トイレシリーズ
-

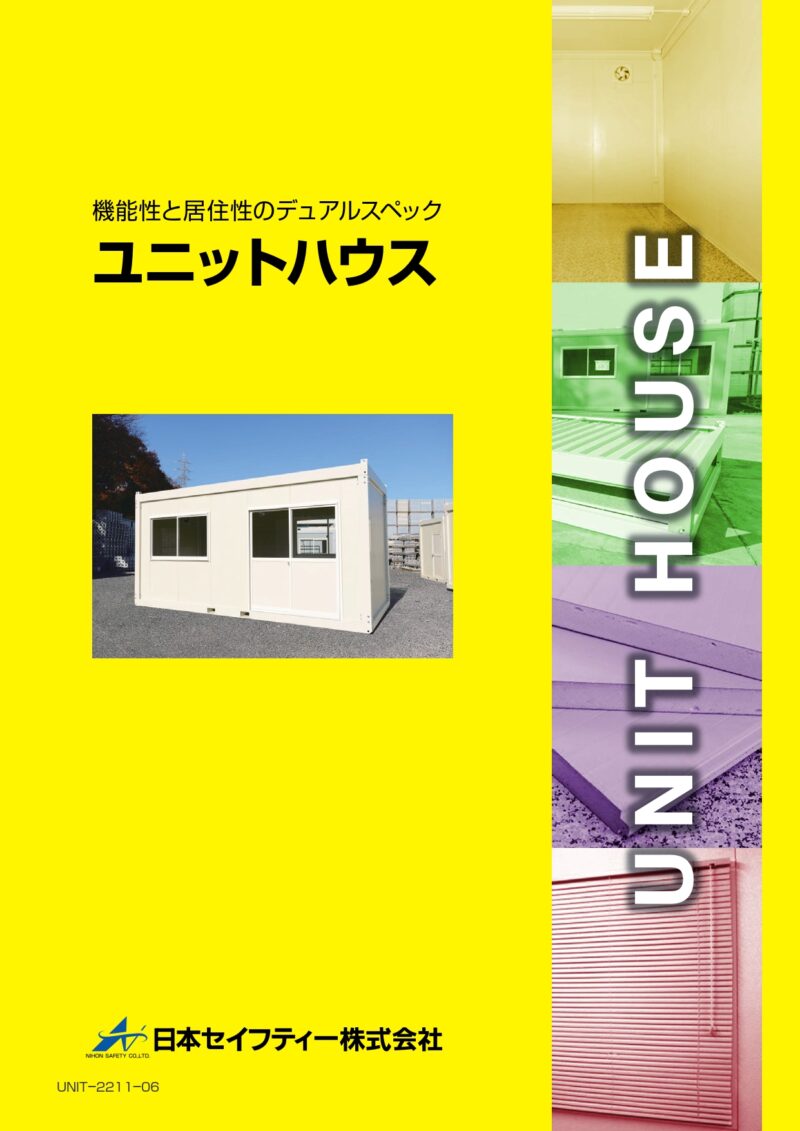

ユニットハウス
-

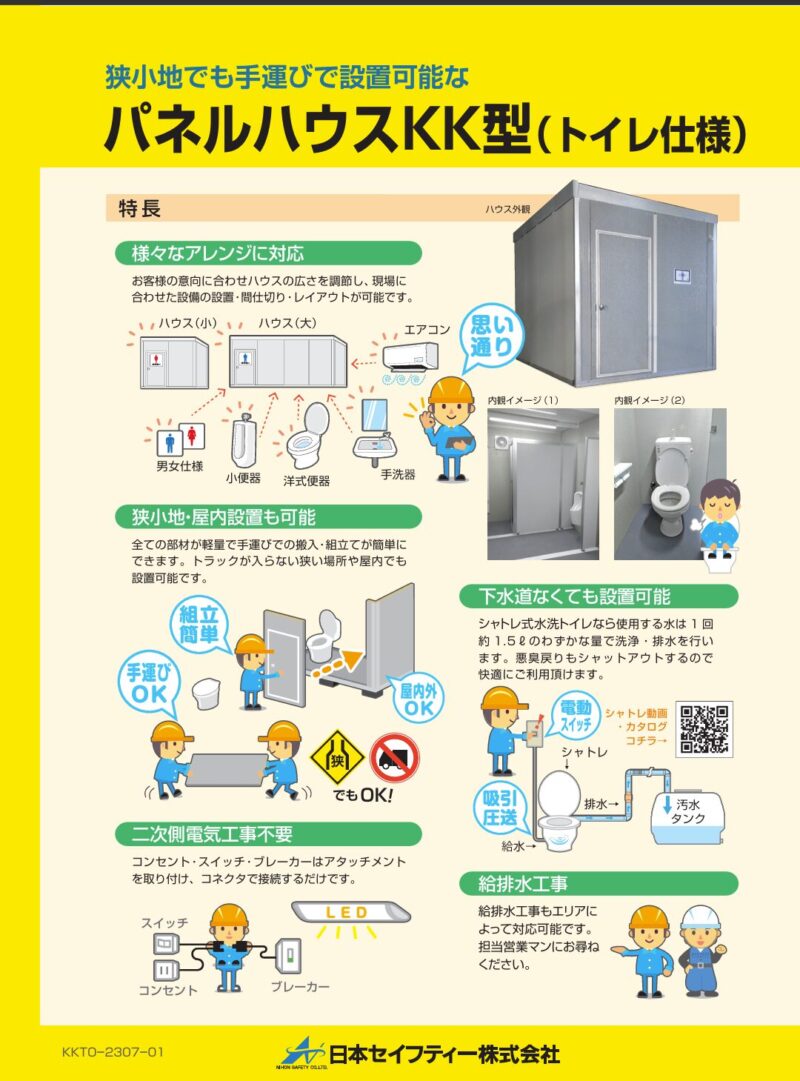

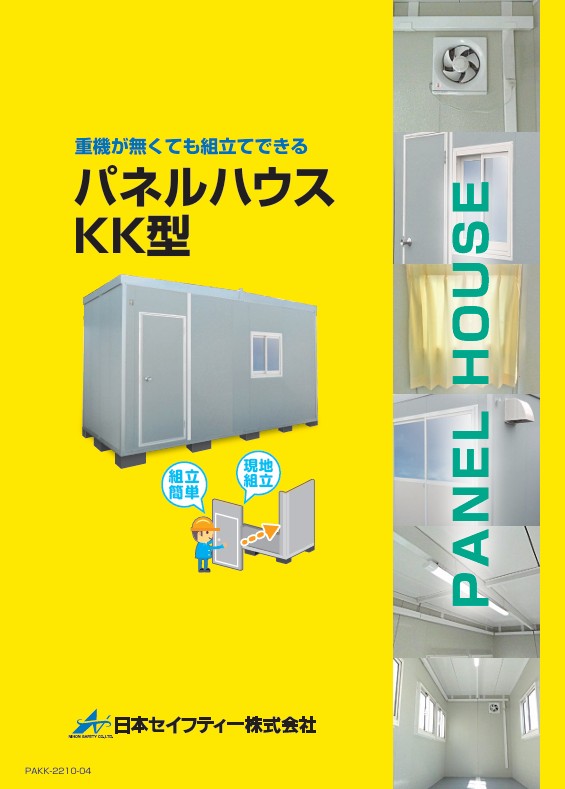

パネルハウスKK型 トイレ仕様
-
図面ダウンロード
仮設テント ・ 移動式テント
ラクスルテント
-
品名/型式 奥行き (m) 有効高 (m) 全高 (m) 重量 (kg) 基礎図面 図面 rt-W30-D050-H22 5.0 2.2 2.5 299 ダウンロード rt-W30-D050-H29 5.0 2.9 3.3 348 ダウンロード rt-W30-D050-H39 5.0 3.9 4.3 438 ダウンロード rt-W30-D050-H49 5.0 4.9 5.3 488 ダウンロード rt-W30-D050-H59 5.0 5.9 6.3 560 ダウンロード rt-W30-D150-H22 15.0 2.2 2.5 807 ダウンロード rt-W30-D150-H29 15.0 2.9 3.3 943 ダウンロード rt-W30-D150-H39 15.0 3.9 4.3 1201 ダウンロード rt-W30-D150-H49 15.0 4.9 5.3 1340 ダウンロード rt-W30-D150-H59 15.0 5.9 6.3 1543 ダウンロード rt-W30-D300-H22 30.0 2.2 2.5 1570 ダウンロード rt-W30-D300-H29 30.0 2.9 3.3 1836 ダウンロード rt-W30-D300-H39 30.0 3.9 4.3 2345 ダウンロード rt-W30-D300-H49 30.0 4.9 5.3 2617 ダウンロード rt-W30-D300-H59 30.0 5.9 6.3 3018 ダウンロード -
品名/型式 奥行き (m) 有効高 (m) 全高 (m) 重量 (kg) 基礎図面 図面 rt-W40-D050-H22 5.0 2.2 2.5 323 ダウンロード rt-W40-D050-H29 5.0 2.9 2.9 378 ダウンロード rt-W40-D050-H39 5.0 3.9 3.9 468 ダウンロード rt-W40-D050-H49 5.0 4.9 4.9 518 ダウンロード rt-W40-D050-H59 5.0 5.9 5.9 590 ダウンロード rt-W40-D150-H22 15.0 2.2 2.5 872 ダウンロード rt-W40-D150-H29 15.0 2.9 2.9 1022 ダウンロード rt-W40-D150-H39 15.0 3.9 3.9 1280 ダウンロード rt-W40-D150-H49 15.0 4.9 4.9 1418 ダウンロード rt-W40-D150-H59 15.0 5.9 5.9 1622 ダウンロード rt-W40-D300-H22 30.0 2.2 2.5 1695 ダウンロード rt-W40-D300-H29 30.0 2.9 2.9 1989 ダウンロード rt-W40-D300-H39 30.0 3.9 3.9 2498 ダウンロード rt-W40-D300-H49 30.0 4.9 4.9 2770 ダウンロード rt-W40-D300-H59 30.0 5.9 5.9 3171 ダウンロード -
品名/型式 奥行き (m) 有効高 (m) 全高 (m) 重量 (kg) 基礎図面 図面 rt-W50-D050-H22 5.0 2.2 2.8 360 ダウンロード rt-W50-D050-H29 5.0 2.9 3.5 409 ダウンロード rt-W50-D050-H39 5.0 3.9 4.5 499 ダウンロード rt-W50-D050-H49 5.0 4.9 5.5 549 ダウンロード rt-W50-D050-H59 5.0 5.9 6.5 621 ダウンロード rt-W50-D150-H22 15.0 2.2 2.8 968 ダウンロード rt-W50-D150-H29 15.0 2.9 3.5 1104 ダウンロード rt-W50-D150-H39 15.0 3.9 4.5 1362 ダウンロード rt-W50-D150-H49 15.0 4.9 5.5 1501 ダウンロード rt-W50-D150-H59 15.0 5.9 6.5 1704 ダウンロード rt-W50-D300-H22 30.0 2.2 2.8 1882 ダウンロード rt-W50-D300-H29 30.0 2.9 3.5 2148 ダウンロード rt-W50-D300-H39 30.0 3.9 4.5 2657 ダウンロード rt-W50-D300-H49 30.0 4.9 5.5 2929 ダウンロード rt-W50-D300-H59 30.0 5.9 6.5 3330 ダウンロード -
品名/型式 奥行き (m) 有効高 (m) 全高 (m) 重量 (kg) 基礎図面 図面 rt-W60-D050-H22 5.0 2.2 2.9 390 ダウンロード rt-W60-D050-H29 5.0 2.9 3.6 440 ダウンロード rt-W60-D050-H39 5.0 3.9 4.6 530 ダウンロード rt-W60-D050-H49 5.0 4.9 5.6 580 ダウンロード rt-W60-D050-H59 5.0 5.9 6.6 652 ダウンロード rt-W60-D150-H22 15.0 2.2 2.9 1050 ダウンロード rt-W60-D150-H29 15.0 2.9 3.6 1186 ダウンロード rt-W60-D150-H39 15.0 3.9 4.6 1444 ダウンロード rt-W60-D150-H49 15.0 4.9 5.6 1583 ダウンロード rt-W60-D150-H59 15.0 5.9 6.6 1786 ダウンロード rt-W60-D300-H22 30.0 2.2 2.9 2040 ダウンロード rt-W60-D300-H29 30.0 2.9 3.6 2306 ダウンロード rt-W60-D300-H39 30.0 3.9 4.6 2815 ダウンロード rt-W60-D300-H49 30.0 4.9 5.6 3087 ダウンロード rt-W60-D300-H59 30.0 5.9 6.6 3488 ダウンロード -
品名/型式 奥行き (m) 有効高 (m) 全高 (m) 重量 (kg) 基礎図面 図面 rt-W80-D050-H22 5.0 2.2 2.7 483 ダウンロード rt-W80-D050-H29 5.0 2.9 3.4 532 ダウンロード rt-W80-D050-H39 5.0 3.9 4.4 622 ダウンロード rt-W80-D050-H49 5.0 4.9 5.4 672 ダウンロード rt-W80-D050-H59 5.0 5.9 6.4 744 ダウンロード rt-W80-D150-H22 15.0 2.2 2.7 1296 ダウンロード rt-W80-D150-H29 15.0 2.9 3.4 1432 ダウンロード rt-W80-D150-H39 15.0 3.9 4.4 1690 ダウンロード rt-W80-D150-H49 15.0 4.9 5.4 1829 ダウンロード rt-W80-D150-H59 15.0 5.9 6.4 2032 ダウンロード rt-W80-D300-H22 30.0 2.2 2.7 2516 ダウンロード rt-W80-D300-H29 30.0 2.9 3.4 2783 ダウンロード rt-W80-D300-H39 30.0 3.9 4.4 3292 ダウンロード rt-W80-D300-H49 30.0 4.9 5.4 3564 ダウンロード rt-W80-D300-H59 30.0 5.9 6.4 3964 ダウンロード -
品名/型式 奥行き (m) 有効高 (m) 全高 (m) 重量 (kg) 基礎図面 図面 rt-W100-D050-H22 5.0 2.2 2.8 548 ダウンロード rt-W100-D050-H29 5.0 2.9 3.4 597 ダウンロード rt-W100-D050-H39 5.0 3.9 4.4 687 ダウンロード rt-W100-D050-H49 5.0 4.9 5.4 737 ダウンロード rt-W100-D050-H59 5.0 5.9 6.4 809 ダウンロード rt-W100-D150-H22 15.0 2.2 2.8 1466 ダウンロード rt-W100-D150-H29 15.0 2.9 3.4 1602 ダウンロード rt-W100-D150-H39 15.0 3.9 4.4 1860 ダウンロード rt-W100-D150-H49 15.0 4.9 5.4 1999 ダウンロード rt-W100-D150-H59 15.0 5.9 6.4 2202 ダウンロード rt-W100-D300-H22 30.0 2.2 2.8 2844 ダウンロード rt-W100-D300-H29 30.0 2.9 3.4 3110 ダウンロード rt-W100-D300-H39 30.0 3.9 4.4 3619 ダウンロード rt-W100-D300-H49 30.0 4.9 5.4 3891 ダウンロード rt-W100-D300-H59 30.0 5.9 6.4 4292 ダウンロード -
品名/型式 奥行き (m) 有効高 (m) 全高 (m) 重量 (kg) 基礎図面 図面 rt-W120-D050-H22 5.0 2.2 2.9 625 ダウンロード rt-W120-D050-H29 5.0 2.9 3.6 675 ダウンロード rt-W120-D050-H39 5.0 3.9 4.6 765 ダウンロード rt-W120-D050-H49 5.0 4.9 5.6 815 ダウンロード rt-W120-D050-H59 5.0 5.9 6.6 887 ダウンロード rt-W120-D150-H22 15.0 2.2 2.9 1672 ダウンロード rt-W120-D150-H29 15.0 2.9 3.6 1808 ダウンロード rt-W120-D150-H39 15.0 3.9 4.6 2066 ダウンロード rt-W120-D150-H49 15.0 4.9 5.6 2205 ダウンロード rt-W120-D150-H59 15.0 5.9 6.6 2408 ダウンロード rt-W120-D300-H22 30.0 2.2 2.9 3243 ダウンロード rt-W120-D300-H29 30.0 2.9 3.6 3509 ダウンロード rt-W120-D300-H39 30.0 3.9 4.6 4018 ダウンロード rt-W120-D300-H49 30.0 4.9 5.6 4290 ダウンロード rt-W120-D300-H59 30.0 5.9 6.6 4691 ダウンロード
門型ゲート ・ キャスターゲート
単管取付型 ミニパネルゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 SG-3P-36 3,600 3,210 245+245 130 ダウンロード SG-3P-45 4,500 4,050 245+310 180 ダウンロード SG-3P-54 5,400 4,880 310+310 200 ダウンロード SG-3P-63 6,300 5,710 310+375 240 ダウンロード SG-3P-72 7,200 6,550 375+375 260 ダウンロード SG-3P-81 8,100 7,380 375+440 290 ダウンロード SG-3P-90 9,000 8,220 440+440 330 ダウンロード SG-3P-99 9,900 9,050 440+510 380 ダウンロード SG-3P-108 10,800 9,880 510+510 410 ダウンロード SG-3P-117 11,700 10,720 510+575 450 ダウンロード SG-3P-126 12,600 11,550 575+575 480 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 SG-3T-36 3600 3210 245+245 130 ダウンロード SG-3T-45 4500 4050 245+310 180 ダウンロード SG-3T-54 5400 4880 310+310 200 ダウンロード SG-3T-63 6300 5710 310+375 240 ダウンロード SG-3T-72 7200 6550 375+375 260 ダウンロード SG-3T-81 8100 7380 375+440 290 ダウンロード SG-3T-90 9000 8220 440+440 330 ダウンロード SG-3T-99 9900 9050 440+510 380 ダウンロード SG-3T-108 10800 9880 510+510 410 ダウンロード SG-3T-117 11700 10720 510+575 450 ダウンロード SG-3T-126 12600 10720 575+575 480 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 SG-3Z-36 3600 3210 245+245 130 ダウンロード SG-3Z-45 4500 4050 245+310 180 ダウンロード SG-3Z-54 5400 4880 310+310 200 ダウンロード SG-3Z-63 6300 5710 310+375 240 ダウンロード SG-3Z-72 7200 6550 375+375 260 ダウンロード SG-3Z-81 8100 7380 375+440 290 ダウンロード SG-3Z-90 9000 8220 440+440 330 ダウンロード SG-3Z-99 9900 9050 440+510 380 ダウンロード SG-3Z-108 10800 9880 510+510 410 ダウンロード SG-3Z-117 11700 10720 510+575 450 ダウンロード SG-3Z-126 12600 10720 575+575 480 ダウンロード
単管取付型 ラクスルゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 EG-3P-36 3600 3210 245+245 140 ダウンロード EG-3P-45 4500 4050 245+310 190 ダウンロード EG-3P-54 5400 4880 310+310 210 ダウンロード EG-3P-63 6300 5710 310+375 260 ダウンロード EG-3P-72 7200 6550 375+375 280 ダウンロード EG-3P-81 8100 7380 375+440 310 ダウンロード EG-3P-90 9000 8220 440+440 350 ダウンロード EG-3P-99 9900 9050 440+510 400 ダウンロード EG-3P-108 10800 9880 510+510 430 ダウンロード EG-3P-117 11700 10720 510+575 480 ダウンロード EG-3P-126 12600 11550 575+575 510 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 EG-3T-36 3600 3210 245+245 140 ダウンロード EG-3T-45 4500 4050 245+310 190 ダウンロード EG-3T-54 5400 4880 310+310 210 ダウンロード EG-3T-63 6300 5710 310+375 260 ダウンロード EG-3T-72 7200 6550 375+375 280 ダウンロード EG-3T-81 8100 7380 375+440 310 ダウンロード EG-3T-90 9000 8220 440+440 350 ダウンロード EG-3T-99 9900 9050 440+510 400 ダウンロード EG-3T-108 10800 9880 510+510 430 ダウンロード EG-3T-117 11700 10720 510+575 480 ダウンロード EG-3T-126 12600 11550 575+575 510 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 EG-3Z-36 3600 3210 245+245 140 ダウンロード EG-3Z-45 4500 4050 245+310 190 ダウンロード EG-3Z-54 5400 4880 310+310 210 ダウンロード EG-3Z-63 6300 5710 310+375 260 ダウンロード EG-3Z-72 7200 6550 375+375 280 ダウンロード EG-3Z-81 8100 7380 375+440 310 ダウンロード EG-3Z-90 9000 8220 440+440 350 ダウンロード EG-3Z-99 9900 9050 440+510 400 ダウンロード EG-3Z-108 10800 9880 510+510 430 ダウンロード EG-3Z-117 11700 10720 510+575 480 ダウンロード EG-3Z-126 12600 11550 575+575 510 ダウンロード
基礎型ゲート【200ピッチ】
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 KG2-3P-36 3600 3210 245+245 290 ダウンロード ダウンロード KG2-3P-45 4500 4050 245+310 320 ダウンロード ダウンロード KG2-3P-54 5400 4880 310+310 350 ダウンロード ダウンロード KG2-3P-63 6300 5710 310+375 400 ダウンロード ダウンロード KG2-3P-72 7200 6550 375+375 430 ダウンロード ダウンロード KG2-3P-81 8100 7380 375+440 460 ダウンロード ダウンロード KG2-3P-90 9000 8220 440+440 490 ダウンロード ダウンロード KG2-3P-99 9900 9050 440+510 550 ダウンロード ダウンロード KG2-3P-108 10800 9880 510+510 580 ダウンロード ダウンロード KG2-3P-117 11700 10720 510+570 620 ダウンロード ダウンロード KG2-3P-126 12600 11550 575+575 660 ダウンロード ダウンロード KG2-3P-135 13500 12390 570+640 750 ダウンロード ダウンロード KG2-3P-144 14400 13220 640+640 790 ダウンロード ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 KG2-3T-36 3600 3210 245+245 290 ダウンロード ダウンロード KG2-3T-45 4500 4050 245+310 320 ダウンロード ダウンロード KG2-3T-54 5400 4880 310+310 350 ダウンロード ダウンロード KG2-3T-63 6300 5710 310+375 400 ダウンロード ダウンロード KG2-3T-72 7200 6550 375+375 430 ダウンロード ダウンロード KG2-3T-81 8100 7380 375+440 460 ダウンロード ダウンロード KG2-3T-90 9000 8220 440+440 490 ダウンロード ダウンロード KG2-3T-99 9900 9050 440+510 550 ダウンロード ダウンロード KG2-3T-108 10800 9880 510+510 580 ダウンロード ダウンロード KG2-3T-117 11700 10720 510+570 620 ダウンロード ダウンロード KG2-3T-126 12600 11550 575+575 660 ダウンロード ダウンロード KG2-3T-135 13500 12390 570+640 750 ダウンロード ダウンロード KG2-3T-144 14400 13220 640+640 790 ダウンロード ダウンロード
基礎型ゲート【400ピッチ】
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 KG4-3P-36 3600 3210 245+245 290 ダウンロード ダウンロード KG4-3P-45 4500 4050 245+310 320 ダウンロード ダウンロード KG4-3P-54 5400 4880 310+310 350 ダウンロード ダウンロード KG4-3P-63 6300 5710 310+375 400 ダウンロード ダウンロード KG4-3P-72 7200 6550 375+375 430 ダウンロード ダウンロード KG4-3P-81 8100 7380 375+440 460 ダウンロード ダウンロード KG4-3P-90 9000 8220 440+440 490 ダウンロード ダウンロード KG4-3P-99 9900 9050 440+510 550 ダウンロード ダウンロード KG4-3P-108 10800 9880 510+510 580 ダウンロード ダウンロード KG4-3P-117 11700 10720 510+570 620 ダウンロード ダウンロード KG4-3P-126 12600 11550 575+575 660 ダウンロード ダウンロード KG4-3P-135 13500 12390 570+640 750 ダウンロード ダウンロード KG4-3P-144 14400 13220 640+640 790 ダウンロード ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 KG4-3T-36 3600 3210 245+245 290 ダウンロード ダウンロード KG4-3T-45 4500 4050 245+310 320 ダウンロード ダウンロード KG4-3T-54 5400 4880 310+310 350 ダウンロード ダウンロード KG4-3T-63 6300 5710 310+375 400 ダウンロード ダウンロード KG4-3T-72 7200 6550 375+375 430 ダウンロード ダウンロード KG4-3T-81 8100 7380 375+440 460 ダウンロード ダウンロード KG4-3T-90 9000 8220 440+440 490 ダウンロード ダウンロード KG4-3T-99 9900 9050 440+510 550 ダウンロード ダウンロード KG4-3T-108 10800 9880 510+510 580 ダウンロード ダウンロード KG4-3T-117 11700 10720 510+570 620 ダウンロード ダウンロード KG4-3T-126 12600 11550 575+575 660 ダウンロード ダウンロード KG4-3T-135 13500 12390 570+640 750 ダウンロード ダウンロード KG4-3T-144 14400 13220 640+640 790 ダウンロード ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 KG4-3Z-36 3600 3210 245+245 290 ダウンロード ダウンロード KG4-3Z-45 4500 4050 245+310 320 ダウンロード ダウンロード KG4-3Z-54 5400 4880 310+310 350 ダウンロード ダウンロード KG4-3Z-63 6300 5710 310+375 400 ダウンロード ダウンロード KG4-3Z-72 7200 6550 375+375 430 ダウンロード ダウンロード KG4-3Z-81 8100 7380 375+440 460 ダウンロード ダウンロード KG4-3Z-90 9000 8220 440+440 490 ダウンロード ダウンロード KG4-3Z-99 9900 9050 440+510 550 ダウンロード ダウンロード KG4-3Z-108 10800 9880 510+510 580 ダウンロード ダウンロード KG4-3Z-117 11700 10720 510+570 620 ダウンロード ダウンロード KG4-3Z-126 12600 11550 575+575 660 ダウンロード ダウンロード KG4-3Z-135 13500 12390 570+640 750 ダウンロード ダウンロード KG4-3Z-144 14400 13220 640+640 790 ダウンロード ダウンロード
パネルキャスター Dゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ADW-2P-36 3600 3190 370+370 60 ダウンロード ADW-2P-45 4500 4000 460+370 65 ダウンロード ADW-2P-54 5400 4810 460+460 70 ダウンロード ADW-2P-63 6300 5620 550+460 80 ダウンロード ADW-2P-72 7200 6430 550+550 90 ダウンロード ADW-2P-81 8100 7240 640+550 105 ダウンロード ADW-2P-90 9000 8050 640+640 120 ダウンロード ADW-2P-99 9900 8860 730+640 130 ダウンロード ADW-2P-108 10800 9670 730+730 140 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ADW-3P-36 3600 3190 370+370 110 ダウンロード ADW-3P-45 4500 4000 460+370 125 ダウンロード ADW-3P-54 5400 4810 460+460 140 ダウンロード ADW-3P-63 6300 5620 550+460 155 ダウンロード ADW-3P-72 7200 6430 550+550 170 ダウンロード ADW-3P-81 8100 7240 640+550 195 ダウンロード ADW-3P-90 9000 8050 640+640 220 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ADW-3T-36 3600 3190 370+370 110 ダウンロード ADW-3T-45 4500 4000 460+370 125 ダウンロード ADW-3T-54 5400 4810 460+460 140 ダウンロード ADW-3T-63 6300 5620 550+460 155 ダウンロード ADW-3T-72 7200 6430 550+550 170 ダウンロード ADW-3T-81 8200 7240 640+550 195 ダウンロード ADW-3T-90 9000 8050 640+640 220 ダウンロード
パネルキャスター Lゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ALW-2P-36 3600 3190 370+370 116 ダウンロード ALW-2P-45 4500 4000 460+370 141 ダウンロード ALW-2P-54 5400 4810 460+460 166 ダウンロード ALW-2P-63 6300 5620 550+460 188 ダウンロード ALW-2P-72 7200 6430 550+550 210 ダウンロード ALW-2P-81 8100 7240 640+550 236 ダウンロード ALW-2P-90 9000 8050 640+640 262 ダウンロード ALW-2P-99 9900 8860 730+640 284 ダウンロード ALW-2P-108 10800 9670 730+730 306 ダウンロード
パネルキャスター Cゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ACW-2P-36 3600 3190 370+370 104 ダウンロード ACW-2P-45 4500 4000 460+370 126 ダウンロード ACW-2P-54 5400 4810 460+460 148 ダウンロード ACW-2P-63 6300 5620 550+460 167 ダウンロード ACW-2P-72 7200 6430 550+550 186 ダウンロード ACW-2P-81 8100 7240 640+550 208 ダウンロード ACW-2P-90 9000 8050 640+640 230 ダウンロード ACW-2P-99 9900 8860 730+640 249 ダウンロード ACW-2P-108 10800 9670 730+730 268 ダウンロード ACW-2P-117 11700 10480 730+820 290 ダウンロード ACW-2P-126 12600 11290 820+820 312 ダウンロード ACW-2P-135 13500 12100 820+910 331 ダウンロード ACW-2P-144 14400 12910 910+910 350 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ACW-3P-36 3600 3190 370+370 116 ダウンロード ACW-3P-45 4500 4000 460+370 141 ダウンロード ACW-3P-54 5400 4810 460+460 166 ダウンロード ACW-3P-63 6300 5620 550+460 188 ダウンロード ACW-3P-72 7200 6430 550+550 210 ダウンロード ACW-3P-81 8100 7240 640+550 236 ダウンロード ACW-3P-90 9000 8050 640+640 262 ダウンロード ACW-3P-99 9900 8860 730+640 284 ダウンロード ACW-3P-108 10800 9670 730+730 306 ダウンロード
アルミクロスゲート Yゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 12SYS-09-0 900 870 230 11.0 ダウンロード 12SYS-12-0 1200 1150 250 12.0 ダウンロード 12SYS-15-0 1500 1430 270 13.0 ダウンロード 12SYS-18-0 1800 1710 290 14.0 ダウンロード 12SYS-21-0 2100 1990 310 15.0 ダウンロード 12SYS-24-0 2400 2270 330 16.0 ダウンロード 12SYS-27-0 2700 2550 350 17.0 ダウンロード 12SYS-30-0 3000 2830 370 18.0 ダウンロード 12SYS-33-0 3300 3110 390 19.0 ダウンロード 12SYS-36-0 3600 3390 410 20.0 ダウンロード 12SYS-42-21 4200 3950 450 21.0 ダウンロード 12SYS-48-24 4800 4510 490 22.0 ダウンロード 12SYS-54-27 5400 5070 530 24.0 ダウンロード 12SYS-60-30 6000 5630 570 25.0 ダウンロード 12SYS-66-33 6600 6190 610 26.0 ダウンロード 12SYS-72-36 7200 6750 650 28.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 12AYW-36-18 3600 3320 290+290 26.0 ダウンロード 12AYW-42-21 4200 3880 310+310 27.0 ダウンロード 12AYW-48-24 4800 4440 330+330 29.0 ダウンロード 12AYW-54-27 5400 5000 350+350 30.0 ダウンロード 12AYW-60-30 6000 5560 370+370 32.0 ダウンロード 12AYW-66-33 6600 6120 390+390 33.0 ダウンロード 12AYW-72-36 7200 6680 410+410 34.0 ダウンロード 12AYW-84-21 8400 7800 450+450 41.0 ダウンロード 12AYW-96-24 9600 8920 490+490 44.0 ダウンロード 12AYW-108-27 10800 10040 530+530 47.0 ダウンロード 12AYW-120-30 12000 11160 570+570 49.0 ダウンロード 12AYW-132-33 13200 12280 610+610 52.0 ダウンロード 12AYW-144-36 14400 13400 650+650 55.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 15AYS-09-0 900 870 230 12 ダウンロード 15AYS-12-0 1200 1150 250 13 ダウンロード 15AYS-15-0 1500 1430 270 14 ダウンロード 15AYS-18-0 1800 1710 290 15 ダウンロード 15AYS-21-0 2100 1990 310 16 ダウンロード 15AYS-24-0 2400 2270 330 17 ダウンロード 15AYS-27-0 2700 2550 350 18 ダウンロード 15AYS-30-0 3000 2830 370 19 ダウンロード 15AYS-33-0 3300 3110 390 20 ダウンロード 15AYS-36-0 3600 3390 410 21 ダウンロード 15AYS-42-21 4200 3950 450 22 ダウンロード 15AYS-48 4800 4510 490 23 ダウンロード 15AYS-54 5400 5070 530 25 ダウンロード 15AYS-60 6000 5630 570 26 ダウンロード 15AYS-66 6600 6190 610 27 ダウンロード 15AYS-72 7200 6750 650 29 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 15AYW-36-18 3600 3320 290+290 30.0 ダウンロード 15AYW-42-21 4200 3880 310+310 32.0 ダウンロード 15AYW-48-24 4800 4440 330+330 34.0 ダウンロード 15AYW-54-27 5400 5000 350+350 36.0 ダウンロード 15AYW-60-30 6000 5560 370+370 38.0 ダウンロード 15AYW-66-33 6600 6120 390+390 40.0 ダウンロード 15AYW-72-36 7200 6680 410+410 42.0 ダウンロード 15AYW-84-21 8400 7800 450+450 44.0 ダウンロード 15AYW-96-24 9600 8920 490+490 46.0 ダウンロード 15AYW-108-27 10800 10040 530+530 50.0 ダウンロード 15AYW-120-30 12000 11160 570+570 52.0 ダウンロード 15AYW-132-33 13200 12280 610+610 54.0 ダウンロード 15AYW-144-36 14400 13400 650+650 58.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 18AYS-09-0 900 870 230 13.0 ダウンロード 18AYS-12-0 1200 1150 250 14.0 ダウンロード 18AYS-15-0 1500 1430 270 15.0 ダウンロード 18AYS-18-0 1800 1710 290 16.0 ダウンロード 18AYS-21-0 2100 1990 310 17.0 ダウンロード 18AYS-24-0 2400 2270 330 18.0 ダウンロード 18AYS-27-0 2700 2550 350 19.0 ダウンロード 18AYS-30-0 3000 2830 370 20.0 ダウンロード 18AYS-33-0 3300 3110 390 21.0 ダウンロード 18AYS-36-0 3600 3390 410 22.0 ダウンロード 18AYS-42-21 4200 3950 450 23.0 ダウンロード 18AYS-48-24 4800 4510 490 24.0 ダウンロード 18AYS-54-27 5400 5070 530 26.0 ダウンロード 18AYS-60-30 6000 5630 570 27.0 ダウンロード 18AYS-66-33 6600 6190 610 28.0 ダウンロード 18AYS-72-36 7200 6750 650 30.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 18AYW-36-18 3600 3,320 290+290 32 ダウンロード 18AYW-42-21 4200 3,880 310+310 34 ダウンロード 18AYW-48-24 4800 4,440 330+330 36 ダウンロード 18AYW-54-27 5400 5,000 350+350 38 ダウンロード 18AYW-60-30 6000 5,560 370+370 40 ダウンロード 18AYW-66-33 6600 6,120 390+390 42 ダウンロード 18AYW-72-36 7200 6,680 410+410 44 ダウンロード 18AYW-84-21 8400 7,800 450+450 46 ダウンロード 18AYW-96-24 9600 8,920 490+490 48 ダウンロード 18AYW-108-27 10800 10,040 530+530 52 ダウンロード 18AYW-120-30 12000 11,160 570+570 54 ダウンロード 18AYW-132-33 13200 12,280 610+610 56 ダウンロード 18AYW-144-36 14400 13,400 650+650 60 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 21AYS-09-0 900 870 230 11.0 ダウンロード 21AYS-12-0 1200 1150 250 12.0 ダウンロード 21AYS-15-0 1500 1430 270 13.0 ダウンロード 21AYS-18-0 1800 1710 290 14.0 ダウンロード 21AYS-21-0 2100 1990 310 15.0 ダウンロード 21AYS-24-0 2400 2270 330 16.0 ダウンロード 21AYS-27-0 2700 2550 350 17.0 ダウンロード 21AYS-30-0 3000 2830 370 18.0 ダウンロード 21AYS-33-0 3300 3110 390 19.0 ダウンロード 21AYS-36-0 3600 3390 410 20.0 ダウンロード 21AYS-42-21 4200 3950 450 21.0 ダウンロード 21AYS-48-24 4800 4510 490 22.0 ダウンロード 21AYS-54-27 5400 5070 530 24.0 ダウンロード 21AYS-60-30 6000 5630 570 25.0 ダウンロード 21AYS-66-33 6600 6190 610 26.0 ダウンロード 21AYS-72-36 7200 6750 650 28.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 21AYW-36-18 3600 3320 290+290 26.0 ダウンロード 21AYW-42-21 4200 3880 310+310 27.0 ダウンロード 21AYW-48-24 4800 4440 330+330 29.0 ダウンロード 21AYW-54-27 5400 5000 350+350 30.0 ダウンロード 21AYW-60-30 6000 5560 370+370 32.0 ダウンロード 21AYW-66-33 6600 6120 390+390 33.0 ダウンロード 21AYW-72-36 7200 6680 410+410 34.0 ダウンロード 21AYW-84-21 8400 7800 450+450 41.0 ダウンロード 21AYW-96-24 9600 8920 490+490 44.0 ダウンロード 21AYW-108-27 10800 10040 530+530 47.0 ダウンロード 21AYW-120-30 12000 11160 570+570 49.0 ダウンロード 21AYW-133-33 13300 12280 610+610 52.0 ダウンロード 21AYW-144-36 14400 13400 650+650 55.0 ダウンロード
アルミクロスゲート Kゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 AKS-18-0 1800 1650 370 21.0 ダウンロード AKS-24-0 2400 2350 415 23.0 ダウンロード AKS-27-0 2700 2460 460 25.0 ダウンロード AKS-30-0 3000 2750 480 26.0 ダウンロード AKS-33-0 3300 2950 520 27.0 ダウンロード AKS-36-0 3600 3270 550 28.0 ダウンロード AKS-48-24 4800 4350 640 34.0 ダウンロード AKS-54-27 5400 4890 730 37.0 ダウンロード AKS-60-30 6000 5290 800 40.0 ダウンロード AKS-66-33 6600 5970 850 43.0 ダウンロード AKS-72-36 7200 6510 910 50.0 ダウンロード AKS-81-27 8100 7320 1030 56.0 ダウンロード AKS-90-30 9000 8130 1090 62.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 AKW-36-18 3600 3190 370+370 42.0 ダウンロード AKW-48-24 4800 4270 430+430 47.0 ダウンロード AKW-54-27 5400 4810 460+460 50.0 ダウンロード AKW-60-30 6000 5520 480+480 52.0 ダウンロード AKW-66-33 6600 5890 520+520 53.0 ダウンロード AKW-72-36 7200 6430 550+550 56.0 ダウンロード AKW-84-21 8400 7510 610+610 62.0 ダウンロード AKW-96-24 9600 8590 670+670 68.0 ダウンロード AKW-108-27 10200 9670 730+730 74.0 ダウンロード AKW-120-30 12000 10750 790+790 80.0 ダウンロード AKW-132-33 13200 11290 850+850 86.0 ダウンロード AKW-144-36 14400 12910 910+910 100.0 ダウンロード AKW-162-27 16200 14530 1000+1000 112.0 ダウンロード AKW-180-30 18000 16150 1090+1090 124.0 ダウンロード
アルミクロスゲート Lゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ALS-18 1800 1650 370 27.0 ダウンロード ALS-27 2700 2,460 460 35.0 ダウンロード ALS-36 3600 3,270 550 42.0 ダウンロード ALS-45 4500 4,080 640 51.0 ダウンロード ALS-54 5400 4,890 730 58.0 ダウンロード ALS-63 6300 5,700 820 67.0 ダウンロード ALS-72 7200 6,510 910 74.0 ダウンロード ALS-81 8100 7,320 1,000 82.0 ダウンロード ALS-90 9000 8,130 1,090 90.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ALW-36 3600 3190 370+370 54.0 ダウンロード ALW-45 4500 4000 370+460 62.0 ダウンロード ALW-54 5400 4810 460+460 70.0 ダウンロード ALW-63 6300 5620 460+550 77.0 ダウンロード ALW-72 7200 6430 550+550 84.0 ダウンロード ALW-81 8100 7240 550+640 93.0 ダウンロード ALW-90 9000 8050 640+640 102.0 ダウンロード ALW-99 9900 8860 640+730 109.0 ダウンロード ALW-108 10800 9670 730+730 116.0 ダウンロード ALW-117 11700 10480 730+820 125.0 ダウンロード ALW-126 12600 11290 820+820 134.0 ダウンロード ALW-135 13500 12100 820+910 141.0 ダウンロード ALW-144 14400 12910 910+910 148.0 ダウンロード ALW-153 15300 13720 910+1000 156.0 ダウンロード ALW-162 16200 14530 1000+1000 164.0 ダウンロード ALW-171 17100 15340 1000+1090 172.0 ダウンロード ALW-180 18000 16150 1090+1090 180.0 ダウンロード
アルミクロスゲート Xゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 AXS-18 1800 1650 370 30.0 ダウンロード AXS-24 2400 2190 430 33.0 ダウンロード AXS-27 2700 2460 460 35.0 ダウンロード AXS-30 3000 2720 500 38.0 ダウンロード AXS-33 3300 3000 520 42.0 ダウンロード AXS-36 3600 3270 550 45.0 ダウンロード AXS-42-21 4200 3810 610 50.0 ダウンロード AXS-48-24 4800 4350 670 54.0 ダウンロード AXS-54-27 5400 4890 730 63.0 ダウンロード AXS-60-30 6000 5430 790 68.0 ダウンロード AXS-66-33 6600 5970 850 73.0 ダウンロード AXS-72-36 7200 6510 910 82.0 ダウンロード AXS-81-27 8100 7320 1000 92.0 ダウンロード AXS-90-30 9000 8130 1090 101.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 AXW-36-18 3600 3190 370+370 60.0 ダウンロード AXW-48-24 4800 4270 430+430 65.0 ダウンロード AXW-54-27 5400 4810 460+460 70.0 ダウンロード AXW-60-30 6000 5440 500+500 76.0 ダウンロード AXW-66-33 6600 6000 520+520 83.0 ダウンロード AXW-72-36 7200 6430 550+550 90.0 ダウンロード AXW-84-21 8400 7510 610+610 99.0 ダウンロード AXW-96-24 9600 8590 670+670 108.0 ダウンロード AXW-108-27 10800 9670 730+730 126.0 ダウンロード AXW-120-30 12000 10750 790+790 135.0 ダウンロード AXW-132-33 13200 11290 850+850 146.0 ダウンロード AXW-144-36 14400 12910 910+910 164.0 ダウンロード AXW-162-27 16200 14530 1000+1000 184.0 ダウンロード AXW-180-30 18000 16150 1090+1090 202.0 ダウンロード
アルミクロスゲート Cゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ACS-18 1800 1650 370 32.0 ダウンロード ACS-27 2700 2460 460 49.0 ダウンロード ACS-36 3600 3270 550 59.0 ダウンロード ACS-45 4500 4080 640 73.0 ダウンロード ACS-54 5400 4890 730 83.0 ダウンロード ACS-63 6300 5700 820 97.0 ダウンロード ACS-72 7200 6510 910 108.0 ダウンロード ACS-81 8100 7320 1000 121.0 ダウンロード ACS-90 9000 8130 1090 132.0 ダウンロード -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 ACW-36 3600 3160 370+370 64.0 ダウンロード ACW-45 4500 4000 370+460 81.0 ダウンロード ACW-54 5400 4810 460+460 98.0 ダウンロード ACW-63 6300 5620 460+550 108.0 ダウンロード ACW-72 7200 6430 550+550 118.0 ダウンロード ACW-81 8100 7240 550+640 132.0 ダウンロード ACW-90 9000 8050 640+640 146.0 ダウンロード ACW-99 9900 8860 640+730 156.0 ダウンロード ACW-108 10800 9670 730+730 166.0 ダウンロード ACW-117 11700 10480 730+820 180.0 ダウンロード ACW-126 12600 11290 820+820 194.0 ダウンロード ACW-135 13500 12100 820+910 205.0 ダウンロード ACW-144 14400 12910 910+910 216.0 ダウンロード ACW-153 15300 13720 910+1000 229.0 ダウンロード ACW-162 16200 14530 1000+1000 242.0 ダウンロード ACW-171 17100 15340 1000+1090 253.0 ダウンロード ACW-180 18000 16150 1090+1090 264.0 ダウンロード
アルミクロスゲート Hゲート
-
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 AHS-18-0 1800 1650 370 35.0 ダウンロード AHS-24-0 2400 2200 420 38.0 ダウンロード AHS-27-0 2700 2460 460 41.0 ダウンロード AHS-36-0 3600 3270 550 53.0 ダウンロード AHS-48-24 4800 4350 670 60.0 ダウンロード AHS-54-27 5400 4890 730 68.0 ダウンロード AHS-66-33 6600 5970 850 79.0 ダウンロード AHS-72-36 7200 6510 910 87.0 ダウンロード AHS-81-27 8100 7320 1000 94.0 ダウンロード AHS-90-30 9000 8130 1090 105.0 -
品名/型式 サイズ (mm) 有効間口 (mm) たたみ代 (mm) 重量 (kg) 基礎図面 図面 AHW-36-18 3600 3190 370+370 70.0 ダウンロード AHW-48-24 4800 4270 420+420 76.0 ダウンロード AHW-54-27 5400 4810 460+460 82.0 ダウンロード AHW-72-36 7200 6430 550+550 108.0 ダウンロード AHW-96-24 9600 8590 670+670 120.0 ダウンロード AHW-108-27 10800 9670 730+730 136.0 ダウンロード AHW-132-33 13200 11290 850+850 158.0 ダウンロード AHW-144-36 14400 12910 910+910 174.0 ダウンロード AHW-162-27 16530 14530 1000+1000 188.0 AHW-180-30 18330 16150 1090+1090 210.0
